Moduł szynowy bez szyn na rozł.SR i XR, do samodzielnego montażu (zestaw), CombiLine, MBL35 | 2CPX041802R9999 ABB

Alternatywny kod produktu: 2CPX041802R9999

Opis i Kluczowe Cechy

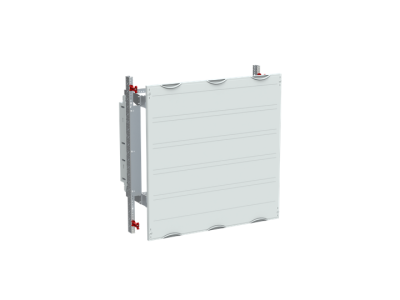

Moduł szynowy MBL35 z systemu CombiLine (symbol 2CPX041802R9999) to niezmontowana tablica rozdzielcza zaprojektowana do samodzielnego montażu w szafach rozdzielczych. Przeznaczony do systemu szyn zbiorczych 185 mm z rozłącznikiem izolacyjnym NH. Szerokość użytkowa panelu wynosi 600 mm, co odpowiada 180 jednostkom przestrzennym (GU). Pokrywy z tworzywa sztucznego w kolorze RAL 7035 zapewniają estetyczny wygląd i trwałość.

• System szyn zbiorczych 185 mm: Kompatybilny z szynami 3-biegunowymi, umożliwia montaż do 3 szyn miedzianych (szyny należy zamówić osobno).
• Szerokość użytkowa 600 mm (180 GU): Duża przestrzeń montażowa dla rozłączników, bezpieczników i innych modułów aparatury modułowej.
• Pokrywy z tworzywa sztucznego RAL 7035: Trwała konstrukcja z zamknięciem zaprasowywanym i obracanym pod kątem 90°, ułatwiająca dostęp do wnętrza szafy.
• Max. prąd znamionowy 850 A: Przystosowany do pracy w instalacjach o wysokich obciążeniach prądowych.
• Konstrukcja do głębokości szafy 625 mm: Zapewnia kompatybilność z szeroką gamą obudów rozdzielczych.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz ochrony środowiska. Przystosowany do montażu w systemach zgodnych z normami IEC i VDE.

Zastosowanie

Moduł szynowy MBL35 przeznaczony jest do budowy i rozbudowy rozdzielnic niskiego napięcia w obiektach przemysłowych, budynkach użyteczności publicznej oraz instalacjach komercyjnych.

• Montaż rozłączników izolacyjnych NH w systemach szyn zbiorczych 185 mm.
• Stosowanie w tablicach rozdzielczych o wysokim obciążeniu prądowym (do 850 A).
• Budowa szaf rozdzielczych o szerokości użytkowej 600 mm z wykorzystaniem 180 jednostek przestrzennych.
• Montaż w szafach o głębokości co najmniej 625 mm.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szyny zbiorcze należy zamontować zgodnie z instrukcją, zachowując rozstaw osi 185 mm. Pokrywy montować z wykorzystaniem rozwiązań zaprasowywanych i obracanych pod kątem 90° – ułatwia to późniejsze przeglądy i konserwację. Upewnić się, że konstrukcja spełnia wymagania dotyczące głębokości szafy (minimum 625 mm).

FAQ

• Czy moduł MBL35 jest kompatybilny z szynami miedzianymi? Tak, moduł zaprojektowany jest do montażu z szynami miedzianymi 3-biegunowymi o rozstawie osi 185 mm. Szyny należy zamówić osobno.
• Jaki jest maksymalny prąd znamionowy modułu? Moduł przystosowany jest do pracy z prądem znamionowym maksymalnym 850 A.
• Czy pokrywy są wyposażone w system zamknięcia? Tak, pokrywy wyposażone są w zamknięcie zaprasowywane i obracane pod kątem 90°, co ułatwia dostęp do wnętrza szafy.
