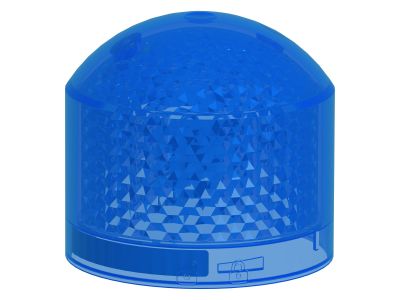

Moduł świetlny typu sygnalizator, kolumna świetlna, niebieski, śr.70mm, stały, Harmony XVB7 | XVB7L26 Schneider Electric

Opis i Kluczowe Cechy

Moduł świetlny typu sygnalizator Harmony XVB7 w kolorze niebieskim o średnicy 70 mm to modułowa soczewka sygnalizacyjna przeznaczona do budowy wież świetlnych. Zasilany napięciem 24V ACDC i wyposażony w energooszczędną diodę LED, generuje stały sygnał świetlny o mocy 2 Joule. Prosty montaż z jednostką bazową i modułami sygnalizacyjnymi pozwala na szybkie tworzenie kompletnych kolumn świetlnych do sygnalizacji stanów maszyn i instalacji.

• Modułowa konstrukcja: Możliwość łączenia z podstawami i innymi modułami (świetlnymi, dźwiękowymi) w celu budowy wież sygnalizacyjnych o różnych konfiguracjach.
• Energooszczędna dioda LED: Wysoka jasność przy minimalnym zużyciu energii, długa żywotność i odporność na wibracje.
• Zasilanie 24V ACDC: Uniwersalne napięcie zasilania, kompatybilne z większością systemów sterowania i automatyki.
• Stały sygnał świetlny (2 Joule): Wyraźna sygnalizacja stanu maszyny lub instalacji w zakresie 360°.
• Stopień ochrony IP66: Odporność na pył, wodę i uderzenia – niezawodna praca w trudnych warunkach przemysłowych.

Zgodność z Normami

Moduł spełnia wymagania norm UL 60947-5-1, IEC 60947-5-1 oraz CSA C22.2 No 60947-5-1. Posiada oznaczenie CE, a także certyfikaty cULus, CCC, RCM oraz UKCA, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Moduł świetlny Harmony XVB7 przeznaczony jest do sygnalizacji wizualnej stanów maszyn, instalacji przemysłowych i procesów technologicznych. Dzięki modułowej budowie i wysokiej odporności na czynniki zewnętrzne nadaje się do stosowania w różnych gałęziach przemysłu.

• Sygnalizacja awarii lub stanów awaryjnych maszyn i urządzeń.
• Wskazywanie różnych trybów pracy (praca, gotowość, oczekiwanie) w rozdzielniach i szafach sterowniczych.
• Zastosowanie w systemach automatyki przemysłowej do wizualizacji procesów produkcyjnych.
• Użycie w instalacjach technologicznych wymagających wyraźnej sygnalizacji w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie. Moduł mocować do odpowiedniej podstawy za pomocą płyty montażowej (dostępnej osobno). Upewnić się, że moduł jest odpowiednio dopasowany do średnicy 70 mm. Po montażu sprawdzić stabilność połączenia i szczelność obudowy (IP66). Zasilanie 24V ACDC podłączyć zgodnie z polaryzacją.

FAQ

• Czy moduł można stosować na zewnątrz? Tak, stopień ochrony IP66 zapewnia odporność na pył i wodę, co pozwala na stosowanie modułu w warunkach zewnętrznych, zabezpieczonych przed bezpośrednim działaniem czynników atmosferycznych.
• Jakie napięcie zasilania jest wymagane? Moduł zasilany jest napięciem 24V prądu stałego lub przemiennego (ACDC), co czyni go kompatybilnym z większością systemów sterowania.
• Czy moduł można łączyć z innymi modułami sygnalizacyjnymi? Tak, konstrukcja modułowa umożliwia budowę wież świetlnych poprzez łączenie modułów świetlnych, dźwiękowych i bazowych w celu tworzenia różnych konfiguracji sygnalizacyjnych.
