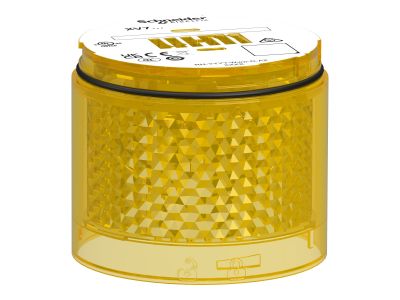

Moduł świetlny, kolumna świetlna, żółty, śr.70mm, błyskający, kolorowa soczewka, Harmony XVB7 | XVB7C68 Schneider Electric

Opis i Kluczowe Cechy

Moduł świetlny XVB7 w kolorze żółtym to modułowa jednostka sygnalizacyjna o średnicy 70 mm, przeznaczona do współpracy z serią wież sygnalizacyjnych Harmony. Zasilany napięciem 24 V ACDC, wyposażony w energooszczędną diodę LED emitującą błyskający sygnał świetlny. Wysoki stopień ochrony IP66 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych, odporność na pył, wodę i uderzenia mechaniczne. Kolorowa soczewka w odcieniu żółtym zapewnia wysoką widzialność sygnału z dowolnej strony.

• Zasilanie 24 V ACDC: Kompatybilność z niskonapięciowymi systemami sterowania, idealne dla instalacji przemysłowych i maszyn.
• Energooszczędna dioda LED: Wysoka jasność przy minimalnym zużyciu energii, długa żywotność źródła światła.
• Błyskający sygnał świetlny: Intensywne, dynamiczne ostrzeganie o stanie maszyny lub instalacji – widoczne z 360°.
• Stopień ochrony IP66: Odporność na pył, wilgoć i uderzenia mechaniczne – niezawodność w środowiskach przemysłowych.
• Kolorowa soczewka żółta: Wysoka widzialność sygnału ostrzegawczego w halach produkcyjnych i na placach budowy.

Zgodność z Normami

Moduł spełnia wymagania norm UL 60947-5-1, IEC 60947-5-1 oraz CSA C22.2 No 60947-5-1. Posiada oznaczenie CE, certyfikaty cULus, CCC, RCM oraz UKCA, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Moduł świetlny XVB7 znajduje zastosowanie w systemach sygnalizacji wizualnej maszyn i instalacji przemysłowych, gdzie wymagana jest widoczna sygnalizacja stanów awaryjnych, pracy lub gotowości.

• Wskazywanie stanów pracy maszyn w halach produkcyjnych i zakładach przemysłowych.
• Sygnał ostrzegawczy o zagrożeniu lub konieczności interwencji w instalacjach technologicznych.
• Modułowa konstrukcja umożliwia łatwe rozszerzanie wieży sygnalizacyjnej o dodatkowe moduły (świetlne, dźwiękowe, bazowe).
• Zastosowanie w systemach automatyki i sterowania – kompatybilność z niskonapięciowymi układami sterowania.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na dedykowanej podstawie lub w uprzednio przygotowanej obudowie wieży sygnalizacyjnej, zgodnie z dokumentacją techniczną. Połączenie elektryczne wykonać przewodem o odpowiednim przekroju, dostosowanym do napięcia zasilania 24 V ACDC. Zapewnić szczelność połączeń zgodnie z klasą ochrony IP66 – unikać naprężeń mechanicznych na obudowę modułu. Przed uruchomieniem sprawdzić poprawność podłączenia i izolację.

FAQ

• Czy moduł XVB7 może współpracować z innymi modułami sygnalizacyjnymi? Tak, zaprojektowany jest do współpracy z modułami bazowymi i innymi modułami świetlnymi/dźwiękowymi serii Harmony XVB7, tworząc kompleksowe wieże sygnalizacyjne.
• Jakie napięcie zasilania obsługuje moduł? Moduł jest zasilany napięciem 24 V w systemie prądu stałego/przemiennego (ACDC), co czyni go kompatybilnym z większością przemysłowych układów sterowania.
• Jakie są główne zalety zastosowania diod LED w modułach sygnalizacyjnych? Dioda LED zapewnia wysoką jasność sygnału przy niskim zużyciu energii, długą żywotność (do 100 000 godzin) oraz natychmiastowe osiągnięcie pełnej jasności po włączeniu.
