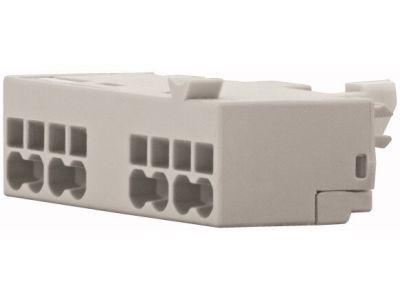

Moduł styków pomocniczych do PKZ, 1NO/1NC, przedni | 199326 Eaton

Alternatywny kod produktu: NHI-B-11-PKZ0-PI

Opis i Kluczowe Cechy

Moduł styków pomocniczych 1NO/1NC, przedni to standardowy komponent do aparatury modułowej, umożliwiający rozbudowę funkcjonalności zabezpieczającej. Zapewnia dodatkowe styki zwierne (1NO) i rozwierne (1NC) do sygnalizacji stanu pracy, blokady lub współpracy z układami sterowania. Przeznaczony do montażu na przedniej części aparatów podstawowych.

• 1 styk zwierny (NO) i 1 styk rozwierny (NC): Rozbudowa funkcji sygnalizacyjnych w układach zabezpieczeń i sterowania – możliwość monitorowania stanu pracy aparatu głównego.
• Montaż przedni: Umożliwia szybki i prosty montaż na istniejących aparatach modułowych bez konieczności demontażu całej jednostki.
• Uniwersalna kompatybilność: Przeznaczony do współpracy z aparaturą modułową, m.in. w systemach zabezpieczeń PKZM0…-(S)PI….
• Standardowe wymiary modułowe: Zajmuje tylko jeden moduł 9 mm, co pozwala na optymalne wykorzystanie miejsca w szafach rozdzielczych.
• Zwiększenie niezawodności układu: Dodatkowe styki umożliwiają budowę bardziej rozbudowanych układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych przekaźników.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury modułowej i zabezpieczeń. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami UE w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł styków pomocniczych 1NO/1NC znajduje zastosowanie w układach zabezpieczeń, sterowania i sygnalizacji, gdzie wymagane jest monitorowanie stanu aparatu głównego lub rozbudowa jego funkcjonalności.

• Rozbudowa układów zabezpieczeń nadprądowych o sygnalizację stanu zadziałania (np. w stycznikach PKZM0).
• Budowa układów sterowania silnikami z sygnalizacją pracy i awarii.
• Stosowanie w szafach rozdzielczych i tablicach sterowniczych jako element zwiększający elastyczność układu.
• Współpraca z układami automatyki przemysłowej wymagającymi dodatkowych sygnałów stanu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Moduł należy zamontować na przedniej części aparatu modułowego, dociskając go do odpowiedniego miejsca aż do zatrzaśnięcia. Upewnić się, że styki pomocnicze są prawidłowo połączone z aparatem głównym – sprawdzić zgodność pinów i docisku mechanicznego. Po montażu przeprowadzić próbę działania układu, weryfikując poprawność sygnalizacji.

FAQ

• Czy moduł współpracuje ze wszystkimi aparatami modułowymi? Moduł jest kompatybilny z aparaturą modułową, w szczególności z systemami PKZM0…-(S)PI…. Przed montażem zaleca się weryfikację zgodności z konkretnym modelem aparatu głównego.
• Jakie jest maksymalne obciążenie styków? Parametr nie został określony w danych produktu. Należy sprawdzić dokumentację techniczną aparatu głównego lub kartę katalogową modułu.
• Czy można stosować moduł w instalacjach niskiego napięcia? Tak, moduł przeznaczony jest do współpracy z aparaturą modułową w instalacjach niskiego napięcia, zgodnie z normami bezpieczeństwa.
