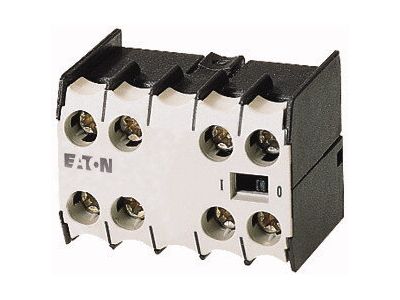

Moduł styków pomocniczych 4Z0R montaż czołowy, 40DILE DILEM | 010304 Eaton

Alternatywny kod produktu: 40DILE

Opis i Kluczowe Cechy

Moduł styków pomocniczych oznaczony symbolem 010304, z konfiguracją 4Z0R, przeznaczony do montażu czołowego. Wyposażony w zaciski śrubowe oraz styki z wymuszonym przewodzeniem, zapewnia niezawodną sygnalizację stanu łączników. Napięcie izolacji Ui = 690 V gwarantuje bezpieczną pracę w instalacjach przemysłowych o podwyższonym napięciu, a stopień ochrony IP20 chroni przed dostępem do części czynnych w obudowie rozdzielnicy.

• Napięcie izolacji Ui = 690 V: umożliwia stosowanie w obwodach o wyższym napięciu roboczym bez ryzyka przebicia izolacji, co zwiększa trwałość i bezpieczeństwo instalacji.
• Styki z wymuszonym przewodzeniem: zapewniają niezawodne zwieranie lub rozwieranie obwodów sterowniczych, co jest kluczowe w aplikacjach związanych z bezpieczeństwem maszyn.
• Zaciski śrubowe: umożliwiają pewne i trwałe przyłączenie przewodów o przekroju dostosowanym do prądu obwodu, ułatwiając montaż i konserwację.
• Stopień ochrony IP20: chroni przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12 mm, co pozwala na bezpieczną instalację w suchych pomieszczeniach rozdzielnic.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100: gwarantuje dodatkową ochronę użytkownika przy pracy w pobliżu aparatury.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Konstrukcja zapewnia zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100. Ze względu na charakterystykę styków z wymuszonym przewodzeniem moduł nadaje się do stosowania w obwodach bezpieczeństwa.

Zastosowanie

Moduł styków pomocniczych 4Z0R znajduje zastosowanie wszędzie tam, gdzie wymagana jest sygnalizacja położenia łączników (styczników, wyłączników) oraz przekazywanie informacji do układów sterowania.

• Sygnalizacja stanu styczników i przekaźników w szafach sterowniczych.
• Przekazywanie impulsów do układów PLC lub sterowników przemysłowych.
• Realizacja obwodów blokad i zabezpieczeń maszyn dzięki stykom z wymuszonym przewodzeniem.
• Zastosowanie w rozdzielnicach elektrycznych jako element pomocniczy dla aparatury modułowej.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Moduł przeznaczony jest do montażu czołowego (od frontu rozdzielnicy) – przed przystąpieniem do prac należy zapoznać się z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania zacisków śrubowych dobrać zgodnie z parametrami podanymi w karcie katalogowej urządzenia. Należy bezwzględnie przestrzegać zasad bezpieczeństwa – nie pracować pod napięciem.

FAQ

• Jaki jest stopień ochrony modułu? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem palcami oraz ciałami stałymi o średnicy powyżej 12 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaką konfigurację styków ma moduł 4Z0R? Oznaczenie 4Z0R pochodzi z katalogu producenta – dokładny układ styków (liczba zestyków zwiernych/rozwiernych) należy zweryfikować w dokumentacji technicznej dołączonej do produktu. Moduł wyposażony jest w styki z wymuszonym przewodzeniem.
• Czy moduł posiada podświetlenie? W danych katalogowych nie określono obecności wbudowanego podświetlenia. Moduł może współpracować z zewnętrznymi elementami sygnalizacyjnymi w zależności od konfiguracji instalacji.
