Moduł styków pomocniczych 4R montaż czołowy, 04DILE DILEM | 010256 Eaton

Alternatywny kod produktu: 04DILE

Opis i Kluczowe Cechy

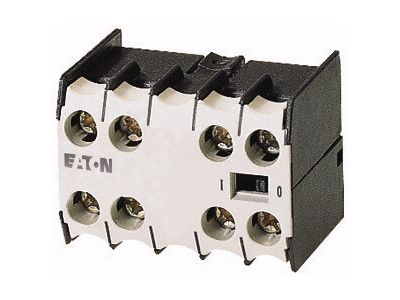

Moduł styków pomocniczych 4R o symbolu 010256 (seria 04DILE DILEM) przeznaczony jest do montażu czołowego na aparaturze modułowej. Wyposażony w zaciski śrubowe oraz styki z wymuszonym przewodzeniem, zapewnia bezpieczne i niezawodne przekazywanie sygnałów stanu łączników. Napięcie izolacji Ui wynosi 690 V, co umożliwia pracę w obwodach sterowania o podwyższonych parametrach izolacyjnych.

• Styki z wymuszonym przewodzeniem: Gwarantują jednoznaczne położenie styków – bezpieczeństwo w aplikacjach związanych z ochroną maszyn i ludzi.
• Napięcie izolacji Ui = 690 V: Wysoki margines bezpieczeństwa, pozwala stosować moduł w obwodach sterowania o podwyższonym napięciu znamionowym.
• Stopień ochrony IP20: Chroni przed dotknięciem części niebezpiecznych i wnikaniem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w suchych pomieszczeniach w rozdzielnicach.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100: Spełnia rygorystyczne wymogi ochrony przed dotykiem bezpośrednim, zwiększając bezpieczeństwo personelu podczas eksploatacji.
• Montaż czołowy z zaciskami śrubowymi: Szybkie i pewne podłączenie przewodów, bez potrzeby demontażu całej aparatury – oszczędność czasu instalacji.

Zgodność z Normami

Moduł spełnia wymagania normy VDE 0106 część 100 dotyczącej ochrony przed dotykiem bezpośrednim oraz posiada stopień ochrony IP20. Produkt jest zgodny z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Dla uzyskania szczegółowych informacji o zgodności z innymi normami prosimy o kontakt z producentem.

Zastosowanie

Moduł styków pomocniczych 4R znajduje zastosowanie wszędzie tam, gdzie niezbędna jest sygnalizacja położenia łączników oraz przesyłanie informacji sterujących. Dzięki wymuszonemu przewodzeniu idealnie sprawdza się w układach bezpieczeństwa.

• Sygnalizacja stanu (załączony/wyłączony) styczników, przekaźników i wyłączników nadprądowych w rozdzielnicach.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych oraz modułów PLC w automatyce przemysłowej.
• Pętle bezpieczeństwa – wymuszone przewodzenie zapewnia niezawodne odwzorowanie pozycji głównego łącznika w obwodach awaryjnego zatrzymania.
• Monitorowanie i sterowanie w systemach automatyki budynkowej, np. sygnalizacja pracy wentylatorów, pomp czy oświetlenia.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od urządzenia. Moduł przeznaczony jest do montażu czołowego na aparaturze modułowej (np. stycznikach serii DILEM) za pomocą dołączonych kluczy śrubowych. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz prądem obciążenia; zaleca się stosowanie przewodów o przekroju dostosowanym do napięcia i prądu w danym obwodzie. Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną producenta. Bezwzględnie przed przystąpieniem do jakichkolwiek prac należy upewnić się, że obwód nie znajduje się pod napięciem.

FAQ

• Czy moduł posiada styki z wymuszonym przewodzeniem? Tak, zgodnie z danymi technicznymi zastosowano styki z wymuszonym przewodzeniem, co gwarantuje jednoznaczne położenie zwierne/rozwierne i jest kluczowe w aplikacjach bezpieczeństwa.
• Jaki jest stopień ochrony tego modułu? Stopień ochrony wynosi IP20. Oznacza to ochronę przed dotykiem palcem oraz wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Moduł przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jakie napięcie izolacji Ui posiada produkt? Napięcie izolacji Ui wynosi 690 V. Parametr ten określa maksymalne napięcie, które może wystąpić między częściami przewodzącymi w warunkach normalnej pracy bez ryzyka przebicia izolacji.
