Moduł styków pomocniczych, 4NO, przedni | 199317 Eaton

Opis i Kluczowe Cechy

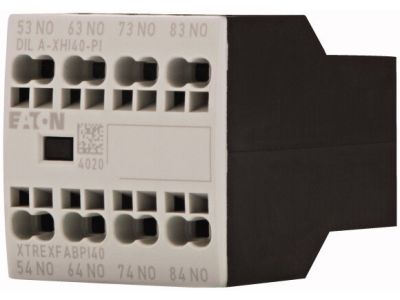

Moduł styków pomocniczych marki EATON o numerze katalogowym 199317 to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o rozbudowie funkcjonalności styczników mocy oraz przekaźników sterujących. Urządzenie wyposażone jest w cztery styki zwierne (4NO), co pozwala na realizację złożonych układów sygnalizacji i blokad elektrycznych. Kluczowym atutem modułu jest zastosowanie nowoczesnej technologii zacisków wtykowych typu Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając jednocześnie wysoką odporność na wstrząsy i wibracje.

• Konfiguracja styków: 4 styki zwierne (4NO) zapewniające szerokie możliwości sterowania.
• Technologia Push-In: Beznarzędziowe podłączenie przewodów gwarantujące trwały i pewny styk elektryczny.
• Wysoka obciążalność: Znamionowy prąd termiczny (Ith) wynosi 16 A, co pozwala na pracę w wymagających warunkach.
• Prąd roboczy AC-15: Znamionowy prąd roboczy Ie wynosi 4 A przy napięciach 230V oraz 400V, co czyni moduł idealnym do sterowania cewkami innych styczników.
• Przeciwstawne styki sprzężone: Mechanizm gwarantujący bezpieczeństwo i niezawodność przełączeń w układach kontrolnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w przemyśle elektrotechnicznym. Moduł spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań w aparaturze niskiego napięcia. Dzięki zastosowaniu styków o wymuszonym prowadzeniu (przeciwstawne styki sprzężone), moduł wpisuje się w standardy bezpieczeństwa maszynowego, umożliwiając tworzenie niezawodnych obwodów monitorujących stan pracy stycznika głównego.

Zastosowanie

Moduł 199317 znajduje szerokie zastosowanie w systemach sterowania silnikami, liniach produkcyjnych oraz rozdzielnicach elektrycznych. Jest w pełni kompatybilny z szeroką gamą urządzeń EATON serii DILM oraz DILA w wykonaniu Push-In (-PI). Można go stosować m.in. z:

• Przekaźnikami sterującymi DILA…-PI.
• Stycznikami mocy od DILM7…-PI do DILM38…-PI.
• Stycznikami czteropolowymi DILMP20…-PI do DILMP45…-PI.
• Specjalistycznymi jednostkami DILM8…-PI, DILM11…-PI oraz DILM14…-PI.

Idealnie sprawdza się w układach automatyki, gdzie wymagana jest dodatkowa informacja zwrotna o stanie załączenia urządzenia głównego lub w układach kaskadowego załączania odbiorników.

Wskazówki Montażowe

Montaż modułu jest intuicyjny i nie wymaga demontażu stycznika z szyny DIN. Urządzenie montuje się bezpośrednio na przedniej części korpusu stycznika głównego za pomocą zatrzasków, co pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej. Podczas podłączania przewodów do zacisków Push-In należy pamiętać o odpowiednim odizolowaniu końcówek (zalecane stosowanie tulejek kablowych dla przewodów typu linka). Dzięki technologii wtykowej, przewody sztywne lub zakończone tulejką wystarczy wsunąć w otwór zacisku, co automatycznie blokuje przewód i zapewnia optymalny docisk powierzchniowy.

FAQ

• Czy moduł 199317 pasuje do standardowych styczników śrubowych? Nie, ten konkretny model jest dedykowany do urządzeń z serii -PI (Push-In). Do wersji śrubowych należy dobrać odpowiedni moduł ze standardowymi zaciskami.
• Jaki jest maksymalny prąd termiczny dla tego modułu? Znamionowy prąd termiczny Ith wynosi 16 A, co pozwala na bezpieczne przewodzenie prądu w obwodach pomocniczych.
• Czy styki NO mogą pracować w obwodach bezpieczeństwa? Tak, dzięki konstrukcji z przeciwstawnymi stykami sprzężonymi, moduł może być elementem systemów monitorujących, o ile cały układ spełnia wymagane kategorie bezpieczeństwa.
• Czy do montażu przewodów potrzebuję śrubokręta? W przypadku przewodów sztywnych lub z tulejkami montaż odbywa się beznarzędziowo. Śrubokręt może być potrzebny jedynie do zwolnienia blokady zacisku przy demontażu przewodu.
