Moduł styków pomocniczych 3Z1R montaż czołowy, 31DILE | 048912 Eaton

Alternatywny kod produktu: 31DILE

Opis i Kluczowe Cechy

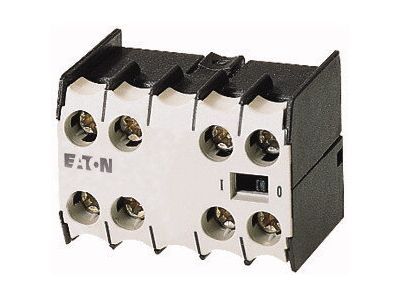

Moduł styków pomocniczych 31DILE (symbol 048912) z zestykami o układzie 3Z1R – trzy styki zwierne (NO) i jeden rozwierny (NC) z wymuszonym przewodzeniem. Przeznaczony do montażu czołowego na aparatach modułowych. Napięcie izolacji UI 690V zapewnia bezpieczeństwo w obwodach o podwyższonym napięciu, a stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100 gwarantują ochronę użytkownika podczas pracy w rozdzielnicy.

• Układ styków 3Z1R (3NO+1NC): Umożliwia niezawodne sygnalizowanie stanu trzech torów zwiernych i jednego rozwiernego, co daje elastyczność w konfiguracji sterowania i kontroli.
• Styki z wymuszonym przewodzeniem: Zapewniają bezpieczne i pewne przeniesienie informacji o położeniu łącznika głównego, niezbędne w układach bezpieczeństwa i automatyki.
• Napięcie izolacji UI 690V: Wysoki margines bezpieczeństwa izolacji umożliwia stosowanie w instalacjach o napięciu roboczym do 400/690 V bez ryzyka przebicia.
• Stopień ochrony IP20: Ochrona przed dotykiem części znajdujących się pod napięciem oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – standard w rozdzielnicach wewnętrznych.
• Montaż czołowy z kluczami śrubowymi: Szybki i pewny montaż bezpośrednio na czołowej powierzchni aparatu, oszczędza miejsce i ułatwia okablowanie w ograniczonej przestrzeni szafy.

Zgodność z Normami

Produkt spełnia wymagania normy VDE 0106 część 100 dotyczącej zabezpieczenia przed dotknięciem części wyposażenia elektrycznego. Stopień ochrony IP20 gwarantuje ochronę przed dotykiem pośrednim i przedostawaniem się ciał stałych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Moduł styków pomocniczych 31DILE znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odzwierciedlenie stanu łącznika głównego (włączony/wyłączony) w obwodach sterowania i sygnalizacji. Dzięki stykom z wymuszonym przewodzeniem idealnie nadaje się do układów bezpieczeństwa.

• Sygnalizacja stanu wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach budynkowych i przemysłowych.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub wejść cyfrowych sterowników PLC.
• Tworzenie pętli bezpieczeństwa w maszynach i urządzeniach (zabezpieczenie przed ponownym załączeniem, blokady).
• Automatyka budynkowa – sygnalizacja stanu odbiorników w systemach zarządzania energią BMS.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu głównego oraz sterowniczego. Moduł przeznaczony jest do montażu czołowego na aparacie modułowym – sposób mocowania oraz moment dokręcania zacisków śrubowych należy sprawdzić w dokumentacji technicznej producenta. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową styków (brak wartości prądu w danych – stosuj przekroje typowe dla obwodów sterowniczych np. 0,5–2,5 mm²). Zaleca się korzystanie z szyny TH35 (DIN) do montażu aparatów głównych, do których dokręcany jest moduł.

FAQ

• Jaki jest stopień ochrony modułu styków pomocniczych 31DILE? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotykiem części czynnych oraz przed wnikaniem ciał stałych o średnicy większej niż 12,5 mm – konstrukcja typowa dla aparatury montowanej w suchych, zamykanych rozdzielnicach wewnętrznych.
• Co oznacza „styk z wymuszonym przewodzeniem”? To konstrukcja mechaniczna, w której ruchomy zestyk jest sprzężony z łącznikiem głównym w sposób uniemożliwiający pozostanie w nieokreślonej pozycji. Gwarantuje to jednoznaczne odzwierciedlenie stanu (zwarcie/rozwarcie) i jest wymagane w obwodach bezpieczeństwa (safety).
• Czy moduł wymaga zasilania zewnętrznego? Nie. Moduł nie zawiera żadnych elementów aktywnych. Styki pomocnicze są bierne (potencjałowe) i służą wyłącznie do zamykania/otwierania obwodów sterowniczych lub sygnalizacyjnych.
