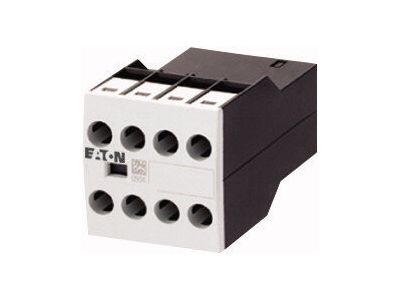

Moduł styków pomocniczych 3Z1R, DILM32-XHI31 DILM | 106112 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych EATON o oznaczeniu DILM32-XHI31 to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o rozszerzeniu funkcjonalności styczników mocy z serii DILM. Urządzenie charakteryzuje się konfiguracją styków 3Z1R, co oznacza obecność trzech styków zwiernych (NO - Normally Open) oraz jednego styku rozwiernego (NC - Normally Closed). Taka kombinacja pozwala na realizację złożonych układów sterowania, sygnalizacji oraz blokad elektrycznych.

• Styki z prowadzeniem wymuszonym: Gwarantują najwyższy poziom bezpieczeństwa w układach sterowania. Mechaniczne powiązanie styków sprawia, że styk zwierny i rozwierny nigdy nie zamkną się jednocześnie, co jest kluczowe w obwodach bezpieczeństwa.
• Montaż beznarzędziowy: System zatrzaskowy umożliwia błyskawiczną instalację modułu na czole stycznika, co znacząco skraca czas prefabrykacji szaf sterowniczych i minimalizuje ryzyko błędów montażowych.
• Wysoka trwałość mechaniczna: Produkt został zaprojektowany do pracy w ciężkich warunkach przemysłowych, oferując długą żywotność nawet przy wysokiej częstotliwości łączeń.
• Kompaktowa budowa: Moduł idealnie przylega do korpusu stycznika, nie zwiększając znacząco jego gabarytów w głąb rozdzielnicy.

Zgodność z Normami

Moduł DILM32-XHI31 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Spełnia on wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i elementów przełączających. Dzięki zastosowaniu styków wymuszonych (mirror contacts), moduł jest zgodny z wytycznymi dotyczącymi bezpieczeństwa maszynowego, co pozwala na jego stosowanie w systemach o podwyższonym poziomie nienaruszalności bezpieczeństwa (SIL).

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych i automatyce budynkowej. Jest niezastąpiony w sytuacjach, gdzie konieczne jest monitorowanie stanu pracy stycznika głównego. Typowe scenariusze użycia obejmują:

• Sygnalizacja stanu pracy silników i napędów w systemach wizualizacji SCADA.
• Realizacja elektrycznych blokad wzajemnych w układach nawrotnych (lewo-prawo) oraz gwiazda-trójkąt.
• Przekazywanie sygnałów o zadziałaniu stycznika do sterowników PLC.
• Tworzenie obwodów bezpieczeństwa wymagających redundancji i monitorowania styków.

Wskazówki Montażowe

Instalacja modułu DILM32-XHI31 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed montażem należy upewnić się, że stycznik główny jest odłączony od napięcia. Moduł należy nasunąć na prowadnice czołowe stycznika DILM, aż do wyraźnego kliknięcia mechanizmu zatrzaskowego. Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych, co zapewnia trwały styk elektryczny i odporność na wibracje. Należy przestrzegać momentu dokręcania śrub zaciskowych określonego w dokumentacji technicznej producenta, aby uniknąć uszkodzenia gniazd lub poluzowania przewodów w wyniku cykli termicznych.

FAQ

• Czy moduł DILM32-XHI31 pasuje do wszystkich styczników EATON? Moduł jest dedykowany do serii DILM (w zakresie prądowym obsługiwanym przez ramkę DILM32). Przed zakupem należy zweryfikować kompatybilność z konkretnym modelem stycznika bazowego.
• Co oznacza konfiguracja 3Z1R? Jest to układ styków pomocniczych składający się z 3 styków zwiernych (NO) oraz 1 styku rozwiernego (NC).
• Czy montaż wymaga specjalistycznych narzędzi? Nie, moduł montowany jest na zatrzask (beznarzędziowo) na przedniej części stycznika. Narzędzia (śrubokręt) są wymagane jedynie do przykręcenia przewodów sterowniczych.
• Czy styki są odpowiednie do pracy w obwodach bezpieczeństwa? Tak, dzięki konstrukcji ze stykami wymuszonymi, moduł może być stosowany w aplikacjach związanych z bezpieczeństwem funkcjonalnym maszyn.
