Moduł styków pomocniczych 3Z1R, DILM150-XHI31 DILM | 277949 Eaton

Opis i Kluczowe Cechy

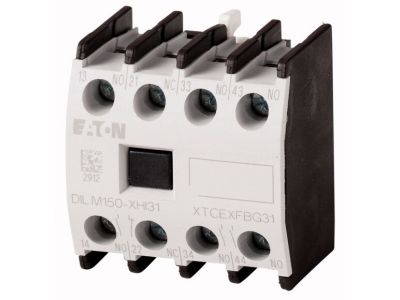

Moduł styków pomocniczych EATON o oznaczeniu DILM150-XHI31 (numer katalogowy 277949) to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o rozbudowie funkcjonalności styczników mocy z serii DILM. Urządzenie oferuje konfigurację styków 3Z1R, co oznacza obecność trzech styków zwiernych (NO - Normally Open) oraz jednego styku rozwiernego (NC - Normally Closed). Taki układ pozwala na kompleksowe zarządzanie sygnałami zwrotnymi w układach automatyki oraz precyzyjne sterowanie obwodami pomocniczymi.

• Styki z wymuszonym prowadzeniem: Mechanizm styków wymuszonych gwarantuje, że styki zwierne i rozwierne nigdy nie zamkną się jednocześnie, co jest kluczowe dla zachowania najwyższych standardów bezpieczeństwa w systemach sterowania.
• Montaż beznarzędziowy: Innowacyjny system zatrzaskowy pozwala na błyskawiczną instalację modułu na froncie stycznika bez konieczności użycia specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Wysoka trwałość mechaniczna: Solidna konstrukcja marki EATON zapewnia długowieczność urządzenia nawet przy dużej częstotliwości łączeń w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Moduł DILM150-XHI31 spełnia wymagania normy IEC/EN 60947-5-1, która definiuje parametry dla aparatury sterowniczej niskiego napięcia i elementów przełączających. Dzięki temu inżynierowie mogą mieć pewność co do niezawodności działania w krytycznych aplikacjach przemysłowych oraz pełnej kompatybilności z systemami certyfikowanymi na rynkach globalnych.

Zastosowanie

Moduł styków pomocniczych znajduje szerokie zastosowanie w zaawansowanych systemach elektroenergetycznych. Jest niezastąpiony w:

• Układach blokad elektrycznych: Zapobieganie jednoczesnemu załączeniu dwóch styczników w układach nawrotnych.
• Sygnalizacji stanu pracy: Przekazywanie informacji o załączeniu lub wyłączeniu głównego odbiornika energii do sterowników PLC lub paneli HMI.
• Systemach bezpieczeństwa: Wykorzystanie styku NC do monitorowania poprawności rozłączenia obwodu głównego.
• Automatyce budynkowej i przemysłowej: Sterowanie oświetleniem, wentylacją oraz procesami technologicznymi wymagającymi dodatkowych torów sygnałowych.

Wskazówki Montażowe

Instalacja modułu DILM150-XHI31 jest intuicyjna, jednak wymaga zachowania standardowych procedur bezpieczeństwa. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Moduł należy nasunąć na prowadnice znajdujące się na przedniej części stycznika głównego, aż do usłyszenia charakterystycznego kliknięcia, które potwierdza poprawne zablokowanie mechanizmu. Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych, co zapewnia optymalną powierzchnię styku i zapobiega przegrzewaniu się zacisków. Należy przestrzegać momentu dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną stycznika bazowego.

FAQ

• Czy moduł DILM150-XHI31 pasuje do wszystkich styczników EATON? Moduł jest dedykowany do konkretnej grupy styczników z serii DILM (od DILM40 wzwyż). Przed zakupem należy zweryfikować kompatybilność z posiadanym modelem stycznika głównego.
• Co oznacza termin 'styki wymuszone'? Jest to cecha konstrukcyjna zapewniająca, że styk zwierny i rozwierny nie mogą być zamknięte w tym samym czasie, co zapobiega błędnym sygnałom w razie zgrzania się styków.
• Czy do montażu potrzebuję śrubokręta? Sam montaż modułu na styczniku jest beznarzędziowy (zatrzaskowy), natomiast śrubokręt będzie potrzebny do przykręcenia przewodów sterowniczych do zacisków śrubowych modułu.
