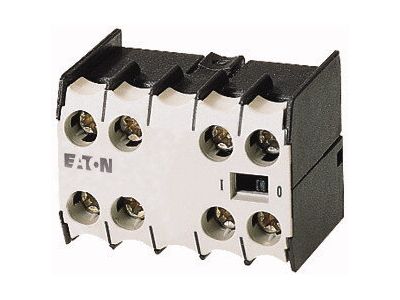

Moduł styków pomocniczych 2Z2R montaż czołowy, 22DDILE DILEM | 049823 Eaton

Alternatywny kod produktu: 22DDILE

Opis i Kluczowe Cechy

Moduł styków pomocniczych 2Z2R (22DDILE DILEM) o symbolu 049823 przeznaczony jest do montażu czołowego na aparaturze modułowej. Wyposażony w dwa styki zwierne i dwa rozwierne z wymuszonym przewodzeniem, zapewnia niezawodną sygnalizację stanu oraz bezpieczne przełączanie obwodów pomocniczych. Napięcie izolacji Ui wynosi 690 V, co pozwala na stosowanie w obwodach o podwyższonym napięciu roboczym. Stopień ochrony IP20 chroni przed dotykiem przypadkowym, a konstrukcja z kluczami śrubowymi ułatwia podłączenie przewodów.

• 2Z2R (dwa zwierne + dwa rozwierne): Umożliwia jednoczesną sygnalizację załączania i wyłączania oraz realizację funkcji logicznych w układach sterowania bez dodatkowych przekaźników.
• Wymuszone przewodzenie styków: Zwiększa bezpieczeństwo poprzez mechaniczne połączenie styków, co zapobiega pozostawaniu w stanie przewodzenia w przypadku awarii – kluczowe w obwodach bezpieczeństwa.
• Napięcie izolacji Ui 690 V: Gwarantuje odpowiedni margines bezpieczeństwa w instalacjach przemysłowych z podwyższonym napięciem roboczym.
• Stopień ochrony IP20: Chroni przed dostępem palców i większych ciał obcych, odpowiedni do montażu w rozdzielnicach i szafach sterowniczych.
• Montaż czołowy z kluczami śrubowymi: Ułatwia szybki i pewny montaż na wyłącznikach lub stycznikach bez konieczności demontażu całego urządzenia.

Zgodność z Normami

Produkt posiada zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100, co potwierdza jego bezpieczeństwo użytkowania w instalacjach elektrycznych. Urządzenie spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE.

Zastosowanie

Moduł styków pomocniczych 2Z2R znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów pomocniczych oraz monitorowanie stanu aparatury głównej. Idealnie sprawdza się w układach automatyki i sterowania.

• Syndykacja stanu styczników i wyłączników w szafach sterowniczych.
• Realizacja funkcji logicznych oraz blokad wzajemnych w układach z wieloma odbiornikami.
• Przekazywanie sygnałów do sterowników PLC lub systemów nadzoru w automatyce budynkowej.
• Podłączenie lampek sygnalizacyjnych lub sygnalizacji zdalnej w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż modułu powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie od urządzenia, na którym będzie montowany moduł. Moduł przeznaczony do montażu czołowego na aparaturze modułowej (np. stycznikach, wyłącznikach) – zamocuj go zgodnie z instrukcją producenta. Podłącz przewody za pomocą kluczy śrubowych, dokręcając z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do rzeczywistego obciążenia prądowego obwodu. Po zakończeniu prac sprawdź poprawność działania wszystkich styków.

FAQ

• Czy moduł ma podświetlenie lub wskaźnik LED? W dostarczonych danych nie ma informacji o podświetleniu. Moduł nie zawiera wbudowanego wskaźnika LED – służy wyłącznie do przełączania obwodów pomocniczych.
• Jaki stopień ochrony ma ten moduł? Stopień ochrony wynosi IP20 – zapewnia ochronę przed dotykiem palców i ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani zapylenie.
• Czy styki są zwierne czy rozwierne w stanie bez napięcia? Moduł zawiera dwa styki normalnie otwarte (Z – zwierne) oraz dwa normalnie zamknięte (R – rozwierne). W stanie spoczynku styki Z są rozwarte, a styki R zwarte. Dzięki wymuszonemu przewodzeniu zmiana stanu następuje mechanicznie jednocześnie.
