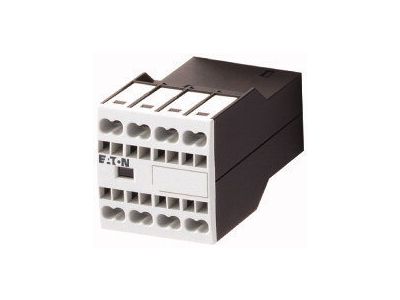

Moduł styków pomocniczych 2Z2R, DILM32-XHIC22 | 277752 Eaton

Alternatywny kod produktu: DILM32-XHIC22

Opis i Kluczowe Cechy

Moduł styków pomocniczych o symbolu 277752 (DILM32-XHIC22) to akcesorium wyposażone w 2 styki zwierne i 2 styki rozwierne (2Z2R) ze zintegrowanym układem styków wymuszonych. Montaż odbywa się beznarzędziowo, co skraca czas instalacji i eliminuje potrzebę stosowania narzędzi.

• 2 styki zwierne i 2 rozwierne (2Z2R): umożliwiają jednoczesne sterowanie dwoma obwodami oraz niezależną sygnalizację stanu, zwiększając funkcjonalność aparatury.
• Styki wymuszone (forced guided): gwarantują niezawodne rozwieranie zwiernych i zwieranie rozwiernych, co podnosi bezpieczeństwo w systemach sterowania i diagnostyki.
• Montaż beznarzędziowy: szybki i wygodny sposób mocowania bez użycia wkrętaków – idealny przy rozbudowie istniejących rozdzielnic.
• Kompatybilność konstrukcyjna: dedykowany do zabudowy z wybranymi stycznikami i łącznikami modułowymi, co zapewnia stabilne połączenie mechaniczne.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja zgodna jest z zasadami bezpieczeństwa określonymi w standardach DIN dla aparatury modułowej.

Zastosowanie

Moduł styków pomocniczych 2Z2R przeznaczony jest do rozbudowy układów sterowania w obwodach elektrycznych niskiego napięcia. Sprawdza się tam, gdzie wymagana jest sygnalizacja stanu pracy styczników lub przekaźników oraz realizacja funkcji logicznych.

• Sterowanie i sygnalizacja stanu styczników w szafach sterowniczych.
• Dostarczanie impulsów sterujących do przekaźników pomocniczych lub PLC.
• Realizacja blokad i układy zabezpieczeń w automatyce budynkowej.
• Rozbudowa istniejących układów bez konieczności wymiany głównej aparatury.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł mocuje się beznarzędziowo na szynie TH35 (DIN) lub bezpośrednio do stycznika/łącznika. Przekroje przewodów i moment dokręcania zacisków (jeśli występują) należy dobrać zgodnie z dokumentacją producenta.

FAQ

• Czy moduł ma podświetlenie LED? Nie, konstrukcja modułu nie przewiduje wbudowanego podświetlenia. Do sygnalizacji stanu należy stosować zewnętrzne wskaźniki.
• Jaki stopień ochrony ma to urządzenie? Dla aparatury modułowej przeznaczonej do zabudowy w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20, jednak dokładna wartość zależy od warunków zabudowy – zaleca się montaż w osłonie o odpowiednim IP.
• Jak działa tryb wymuszony styków? Styki wymuszone (forced guided) zapewniają mechaniczną zależność między stykami zwiernymi a rozwiernymi – w przypadku zwarcia jednego styku pozostałe są wymuszone w stanie bezpiecznym, co zapobiega niekontrolowanym stanom w obwodach sterowania.
