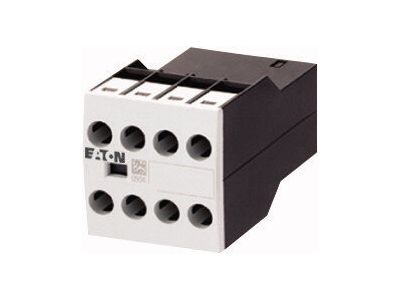

Moduł styków pomocniczych 2Z2R, DILM32-XHI22 DILM | 277377 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych EATON o oznaczeniu DILM32-XHI22 (numer katalogowy 277377) to wysokiej klasy komponent rozszerzający, zaprojektowany z myślą o profesjonalnych systemach automatyki i sterowania. Urządzenie wyposażone jest w cztery tory stykowe w konfiguracji 2Z2R, co oznacza obecność dwóch styków zwiernych (NO - Normally Open) oraz dwóch styków rozwiernych (NC - Normally Closed). Taka konfiguracja pozwala na jednoczesne realizowanie funkcji sygnalizacji stanu pracy urządzenia oraz blokad elektrycznych w układach sterowania.

• Konfiguracja styków 2Z2R: Zapewnia wszechstronność w projektowaniu logiki sterowania, umożliwiając m.in. potwierdzenie załączenia stycznika oraz realizację blokad wzajemnych.
• Kompatybilność z serią DILM: Moduł został zoptymalizowany pod kątem współpracy ze stycznikami mocy serii DILM, co gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Wysoka trwałość mechaniczna: Konstrukcja firmy EATON zapewnia długą żywotność styków nawet przy częstych cyklach łączeniowych, co jest kluczowe w wymagających aplikacjach przemysłowych.
• Kompaktowa budowa: Montaż czołowy na styczniku pozwala na oszczędność miejsca w szafie sterowniczej bez konieczności zwiększania szerokości aparatu podstawowego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Moduł spełnia wymagania normy IEC/EN 60947, która definiuje parametry dla aparatury niskonapięciowej, w tym łączników pomocniczych. Dzięki temu inżynierowie i projektanci mają pewność, że komponent zachowa deklarowane parametry izolacyjne oraz zdolność łączeniową w określonych kategoriach użytkowania (np. AC-15 dla obciążeń elektromagnetycznych).

Zastosowanie

Moduł styków pomocniczych DILM32-XHI22 znajduje szerokie zastosowanie w zaawansowanych układach elektroenergetycznych. Jest niezbędnym elementem w systemach, gdzie wymagane jest monitorowanie stanu pracy styczników mocy sterujących silnikami elektrycznymi, instalacjami oświetleniowymi czy systemami grzewczymi. Idealnie sprawdza się w:

• Układach nawrotnych silników (lewo/prawo), gdzie styki NC służą do realizacji blokady elektrycznej zapobiegającej jednoczesnemu załączeniu dwóch styczników.
• Systemach wizualizacji i sygnalizacji, przesyłając informacje o stanie pracy napędu do sterowników PLC lub lampek kontrolnych.
• Układach kaskadowego załączania odbiorników, takich jak transformatory lub wentylacja przemysłowa.
• Automatyce budynkowej przy sterowaniu rozbudowanymi sekcjami oświetlenia.

Wskazówki Montażowe

Instalacja modułu DILM32-XHI22 jest intuicyjna i nie wymaga specjalistycznych narzędzi, jednak powinna być przeprowadzona przez wykwalifikowany personel. Moduł montowany jest zatrzaskowo na przedniej części stycznika mocy serii DILM. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia w warunkach drgań przemysłowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa pewność styku elektrycznego.

FAQ

• Czy moduł DILM32-XHI22 pasuje do wszystkich styczników EATON? Moduł jest dedykowany do konkretnej grupy styczników serii DILM (zazwyczaj od DILM17 do DILM32). Przed montażem należy sprawdzić kompatybilność z posiadanym modelem stycznika bazowego.
• Czy styki pomocnicze mogą sterować bezpośrednio silnikiem? Nie, styki pomocnicze służą wyłącznie do celów sterowniczych, sygnalizacyjnych i blokadowych. Ich obciążalność prądowa jest znacznie niższa niż styków głównych stycznika.
• Jaka jest różnica między stykiem Z a R? Styk Z (zwierny, NO) zamyka obwód w momencie zadziałania stycznika, natomiast styk R (rozwierny, NC) otwiera obwód, gdy cewka stycznika zostanie zasilona.
