Moduł styków pomocniczych 2Z2R, DILM150-XHIV22 | 277953 Eaton

Alternatywny kod produktu: DILM150-XHIV22

Opis i Kluczowe Cechy

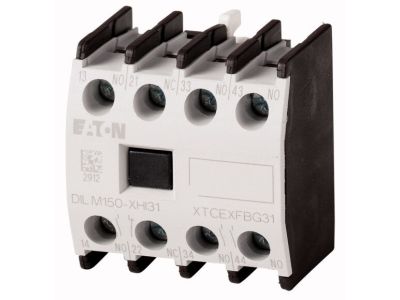

Moduł styków pomocniczych DILM150-XHIV22 (numer katalogowy 277953) to dedykowane akcesorium do styczników serii DILM, wyposażone w dwa styki zwierne i dwa rozwierne (konfiguracja 2Z2R) z mechanicznym wymuszeniem rozwarcia. Dzięki temu zapewnia niezawodne przesyłanie sygnałów o stanie łączeniowym stycznika, co ma kluczowe znaczenie w układach sterowania maszyn i instalacjach wymagających podwyższonego poziomu bezpieczeństwa. Montaż odbywa się beznarzędziowo, co skraca czas instalacji.

• Konfiguracja 2Z2R (2 styki zwierne + 2 rozwierne): Umożliwia jednoczesną sygnalizację załączenia i wyłączenia stycznika, pozwalając na elastyczne projektowanie obwodów sterowania.
• Styki z wymuszonym rozwieraniem (mechaniczne sprzężenie): Gwarantują bezpieczne rozwarcie styków rozwiernych nawet w przypadku zgrzania styków głównych – spełniają wymogi bezpieczeństwa funkcjonalnego w układach kategorii 2/3/4 według EN ISO 13849.
• Montaż beznarzędziowy: Moduł zatrzaskuje się bezpośrednio na styczniku – oszczędza czas instalacji i eliminuje ryzyko błędnego dokręcenia.
• Przeznaczony do styczników DILM150: Idealne dopasowanie mechaniczne i elektryczne zapewnia pewne połączenie i długą żywotność.
• Sygnalizacja stanu łączeniowego: Pozwala na zdalne monitorowanie pracy stycznika w systemach PLC, przekaźnikach bezpieczeństwa lub panelach sygnalizacyjnych.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z wymaganiami europejskich norm branżowych oraz posiada oznaczenie CE. Zastosowanie styków z wymuszonym rozwieraniem wspiera spełnienie wymogów normy EN ISO 13849 dotyczącej bezpieczeństwa maszyn. Szczegółowe informacje dotyczące konkretnych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł styków pomocniczych DILM150-XHIV22 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest wiarygodna informacja o stanie stycznika – szczególnie w obwodach sterowania maszyn i procesów przemysłowych.

• Monitorowanie stanu styczników w szafach sterowniczych – sygnał do sterownika PLC o załączeniu/wyłączeniu odbiornika.
• Układy bezpieczeństwa – styki rozwierne z wymuszeniem rozwarcia służą do odcinania napięcia w pętlach awaryjnego zatrzymania (kategoria 2/3/4).
• Sterowanie kaskadowe – przesyłanie impulsu do kolejnych styczników lub przekaźników w rozbudowanych instalacjach.
• Automatyka budynkowa – sygnalizacja stanu pracy silników wentylatorów, pomp czy sprężarek w systemie BMS.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Moduł przeznaczony jest do montażu na styczniku DILM150 – zatrzaskuje się beznarzędziowo w dedykowanym gnieździe. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową styków pomocniczych (zgodnie z dokumentacją producenta). Przed pierwszym uruchomieniem sprawdzić poprawność osadzenia modułu oraz działanie mechanizmu wymuszonego rozwarcia.

FAQ

• Czy moduł DILM150-XHIV22 posiada podświetlenie LED? Nie, moduł nie jest wyposażony w podświetlenie. Sygnalizacja stanu odbywa się wyłącznie poprzez stan styków elektrycznych (zwarcie/rozwarcie).
• Jaki stopień ochrony ma ten moduł? W danych technicznych producenta nie podano konkretnego stopnia IP – dla aparatury modułowej przeznaczonej do zabudowy w rozdzielnicy standardowo przyjmuje się ochronę IP20. Po zamontowaniu w obudowie stopień ochrony całej instalacji może być wyższy.
• Do czego służą „styki wymuszone”? Styki z mechanicznym wymuszeniem rozwarcia (ang. forcibly guided contacts) gwarantują, że w przypadku zgrzania styków głównych styki pomocnicze rozwierne zostaną fizycznie rozwarte. Jest to wymagane w układach bezpieczeństwa, aby zapewnić niezawodne odłączenie napięcia w pętli awaryjnej.
