Moduł styków pomocniczych 2Z montaż czołowy, 20DILE | 010208 Eaton

Alternatywny kod produktu: 20DILE

Opis i Kluczowe Cechy

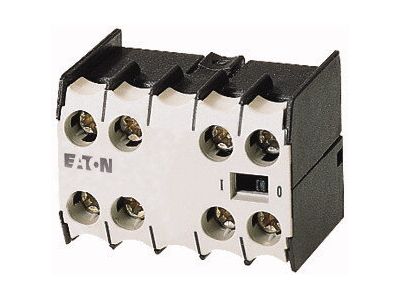

Moduł styków pomocniczych 2Z (dwa zestyk i zwierne) o symbolu 010208 z serii 20DILE to wyposażenie do montażu czołowego w aparaturze modułowej. Wyposażony w klucze śrubowe (zaciski śrubowe) i zestyki z wymuszonym przewodzeniem, zapewnia niezawodne sygnalizowanie stanu pracy urządzeń. Napięcie izolacji Ui 690V umożliwia zastosowanie w instalacjach o podwyższonych wymaganiach izolacyjnych, a stopień ochrony IP20 chroni przed przypadkowym dotknięciem części przewodzących.

• Zestyki z wymuszonym przewodzeniem: Gwarantują jednoznaczne położenie styków, co jest kluczowe w obwodach bezpieczeństwa – wykluczają możliwość pozostania w pozycji pośredniej.
• Napięcie izolacji Ui 690V: Pozwala na bezpieczną pracę w obwodach o wysokim napięciu roboczym, zapewniając odpowiednią rezerwę izolacji.
• Stopień ochrony IP20: Chroni przed dotykiem palcem, umożliwiając bezpieczną obsługę w rozdzielnicach i szafach sterowniczych.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz.100: Spełnia rygorystyczne wymagania ochrony przed bezpośrednim dotykiem części pod napięciem.
• Zaciski śrubowe (klucze śrubowe): Ułatwiają szybkie, pewne i powtarzalne podłączanie przewodów bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami normy VDE 0106 część 100 (zabezpieczenie przed dotknięciem). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Moduł styków pomocniczych 2Z znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne odzwierciedlenie stanu pracy głównego aparatu (stycznika, wyłącznika, przełącznika) w obwodzie sterowania. Dzięki wymuszonemu przewodzeniu idealnie nadaje się do obwodów bezpieczeństwa.

• Sygnalizacja położenia styczników w układach automatyki przemysłowej.
• Przekazywanie informacji o stanie wyłączników do systemów sterowania PLC.
• Sterowanie pomocnicze w rozdzielnicach niskiego napięcia instalacji budynkowych.
• Budowa obwodów bezpieczeństwa wymagających jednoznacznego potwierdzenia pozycji zestyków.

Wskazówki Montażowe

Montaż modułu styków pomocniczych jest przeznaczony wyłącznie dla wykwalifikowanego personelu z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie od instalacji. Moduł montuje się czołowo (na przedniej stronie aparatu) zgodnie z instrukcją producenta. Przewody należy podłączać do zacisków śrubowych, dokręcając je momentem określonym w dokumentacji technicznej, dobierając przekrój przewodu do spodziewanego prądu obciążenia. Po montażu należy sprawdzić poprawność zamocowania i działanie mechanizmu wymuszonego przewodzenia.

FAQ

• Czy moduł posiada styki z wymuszonym przewodzeniem? Tak, zastosowano zestyki z mechanicznym sprzężeniem, które uniemożliwiają pozostanie styków w pozycji pośredniej – kluczowe w obwodach bezpieczeństwa.
• Jaki jest stopień ochrony modułu? IP20 – zabezpieczenie przed dotykiem palcem, odpowiednie do stosowania w rozdzielnicach i szafach sterowniczych.
• Czy produkt posiada zabezpieczenie przed dotknięciem? Tak, spełnia wymagania normy VDE 0106 część 100, co gwarantuje ochronę przed przypadkowym kontaktem z częściami pod napięciem.
