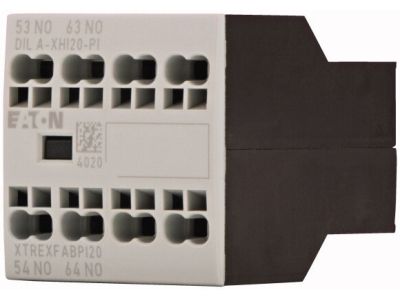

Moduł styków pomocniczych, 2NO, przedni | 199313 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych marki EATON o numerze katalogowym 199313 to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o niezawodności i szybkości instalacji. Urządzenie posiada dwa styki zwierne (2NO), które charakteryzują się konstrukcją z przeciwstawnymi, sprzężonymi stykami. Taka budowa gwarantuje precyzyjne odwzorowanie stanu pracy aparatu głównego, co jest kluczowe w systemach sterowania i sygnalizacji. Moduł został wyposażony w nowoczesne zaciski wtykowe typu Push-In, które eliminują konieczność używania narzędzi podczas podłączania przewodów, co znacząco skraca czas prefabrykacji szaf sterowniczych i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.

• Konfiguracja styków: 2 styki zwierne (2 Z / 2NO) zapewniające szerokie możliwości w logice sterowania.
• Prąd termiczny (Ith): Wynoszący 16 A, co pozwala na bezpieczną pracę w wymagających warunkach obciążenia cieplnego.
• Znamionowy prąd roboczy AC-15: Wynosi 4 A przy napięciach 230 V oraz 400 V, co czyni moduł idealnym do sterowania cewkami styczników i przekaźników.
• Technologia Push-In: Beznarzędziowy montaż przewodów zapewniający trwały i pewny styk elektryczny.
• Montaż przedni: Pozwala na optymalne wykorzystanie miejsca na szynie DIN poprzez montaż bezpośrednio na czole stycznika.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w elektrotechnice. Posiada przeciwstawne styki sprzężone, co jest istotne w kontekście bezpieczeństwa funkcjonalnego maszyn. Moduł spełnia wymagania dla kategorii użytkowania AC-15, co potwierdza jego zdolność do łączenia obciążeń elektromagnetycznych w układach sterowania prądem przemiennym. Wysoka jakość wykonania przez firmę EATON gwarantuje długą żywotność mechaniczną i elektryczną komponentu.

Zastosowanie

Moduł styków pomocniczych 199313 znajduje szerokie zastosowanie w profesjonalnych układach automatyki. Jest w pełni kompatybilny z szeroką gamą styczników i przekaźników sterujących serii DILA oraz DILM w wersji Push-In (-PI). Można go stosować z modelami takimi jak: DILA…-PI, DILM7…-PI aż do DILM38…-PI, a także z serią styczników modułowych DILMP20…-PI do DILMP45…-PI. Jest to idealne rozwiązanie do:

• Sygnalizacji stanu pracy silników i innych odbiorników energii.
• Tworzenia układów blokad elektrycznych i wzajemnych powiązań między stycznikami.
• Rozbudowy systemów sterowania w rozdzielnicach o ograniczonej przestrzeni.
• Aplikacji narażonych na wibracje, gdzie tradycyjne zaciski śrubowe mogłyby wymagać okresowej konserwacji.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi. Moduł należy zamontować na przedniej części kompatybilnego stycznika lub przekaźnika sterującego, dociskając go aż do momentu zadziałania zatrzasku. Dzięki technologii Push-In, odizolowane końcówki przewodów (sztywnych lub elastycznych z tulejką) wystarczy wsunąć w otwór zaciskowy. Aby zdemontować przewód, należy zwolnić sprężynę za pomocą standardowego wkrętaka. Przed montażem należy upewnić się, że napięcie w obwodzie jest odłączone, a parametry prądowe obwodu sterowania nie przekraczają znamionowego prądu roboczego Ie wynoszącego 4 A.

FAQ

• Czy moduł 199313 pasuje do standardowych styczników ze śrubami? Moduł jest dedykowany do serii z zaciskami Push-In (oznaczenie -PI). Należy sprawdzić kompatybilność z konkretnym modelem bazowym wymienionym w specyfikacji.
• Jaki jest maksymalny prąd, jaki mogą przewodzić styki? Znamionowy prąd roboczy dla kategorii AC-15 wynosi 4 A przy napięciu do 415 V, natomiast prąd termiczny umowny Ith to 16 A.
• Czy styki są ze sobą sprzężone mechanicznie? Tak, moduł posiada przeciwstawne styki sprzężone, co zapobiega jednoczesnemu zamknięciu styków głównych i pomocniczych w sytuacjach awaryjnych (zależnie od konfiguracji aparatu bazowego).
