Opis i Kluczowe Cechy

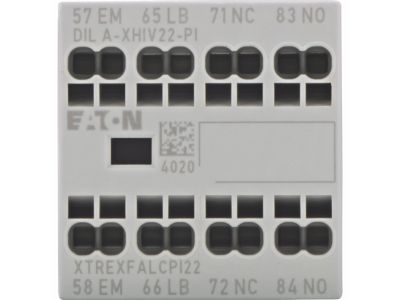

Moduł styków pomocniczych Eaton DILA-XHIV22-PI to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o rozbudowie funkcjonalności styczników i przekaźników sterujących. Urządzenie charakteryzuje się 4-biegunową konfiguracją styków, w skład której wchodzą: jeden styk zwierny (NO), jeden styk zwierny z wyprzedzeniem (N/OE), jeden styk rozwierny (NC) oraz jeden styk rozwierny z opóźnieniem (NCL). Taka specyficzna kombinacja pozwala na precyzyjne zarządzanie sekwencjami łączeniowymi w układach automatyki.

Kluczowym atutem modułu jest zastosowanie nowoczesnej technologii zacisków wtykowych Push-In. Pozwala ona na beznarzędziowy montaż przewodów, co znacząco skraca czas instalacji i gwarantuje stałą siłę docisku, eliminując ryzyko poluzowania się połączeń pod wpływem wibracji. Znamionowy prąd termiczny (Ith) wynosi 16 A, natomiast znamionowy prąd roboczy Ie dla kategorii użytkowania AC-15 przy napięciu do 415 V wynosi 4 A, co zapewnia wysoką niezawodność w standardowych aplikacjach sterowniczych.

• Konfiguracja styków: 2NO (w tym 1 z wyprzedzeniem) + 2NC (w tym 1 z opóźnieniem).
• Technologia Push-In: Szybkie i pewne łączenie przewodów bez użycia śrubokręta.
• Montaż przedni: Łatwa instalacja na czole stycznika, oszczędzająca miejsce w rozdzielnicy.
• Wysoka obciążalność: Prąd termiczny 16 A pozwala na bezpieczną pracę w wymagających obwodach pomocniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej. Moduł spełnia wymagania normy IEC/EN 60947, co potwierdza jego zdolność do bezpiecznej pracy w środowiskach przemysłowych. Dzięki certyfikacji uznanego producenta, jakim jest Eaton, użytkownik ma pewność zachowania parametrów izolacyjnych oraz trwałości mechanicznej styków, co jest kluczowe dla ciągłości procesów technologicznych.

Zastosowanie

Moduł DILA-XHIV22-PI znajduje szerokie zastosowanie w systemach sterowania, gdzie wymagana jest specyficzna logika załączania sygnałów. Styki z wyprzedzeniem i opóźnieniem są idealne do układów blokad wzajemnych, sygnalizacji stanu pracy maszyn oraz w obwodach bezpieczeństwa, gdzie kolejność rozłączania i załączania poszczególnych torów ma krytyczne znaczenie. Urządzenie jest w pełni kompatybilne z szeroką gamą styczników serii DILM oraz przekaźników DILA, w tym modelami:

• DILA…-PI
• DILM7…-PI do DILM38…-PI
• DILMP20…-PI do DILMP45…-PI
• DILM8…-PI, DILM11…-PI, DILM14…-PI

Wskazówki Montażowe

Montaż modułu odbywa się w sposób intuicyjny poprzez zatrzaśnięcie go na przedniej części kompatybilnego stycznika. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Przewody należy odizolować na odpowiednią długość, a następnie wsunąć bezpośrednio w zacisk Push-In. W przypadku stosowania linek bez tulejek, należy zwolnić sprężynę zacisku za pomocą dedykowanego przycisku. Dzięki montażowi czołowemu, moduł nie zwiększa szerokości aparatury na szynie DIN, co pozwala na optymalne wykorzystanie przestrzeni wewnątrz szafy sterowniczej.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In zapewnia stały docisk przewodu przez cały okres eksploatacji, co eliminuje konieczność konserwacji wymaganej przy zaciskach śrubowych.
• Do czego służy styk z wyprzedzeniem (N/OE)? Styk ten zamyka się wcześniej niż standardowe styki zwierne stycznika, co pozwala na przygotowanie układu sterowania lub załączenie sygnalizacji przed podaniem napięcia na odbiornik główny.
• Czy moduł można zamontować na stycznikach ze śrubowymi zaciskami? Moduł DILA-XHIV22-PI jest dedykowany do serii urządzeń z oznaczeniem -PI (Push-In), co zapewnia pełną spójność technologiczną i mechaniczną systemu połączeń.
