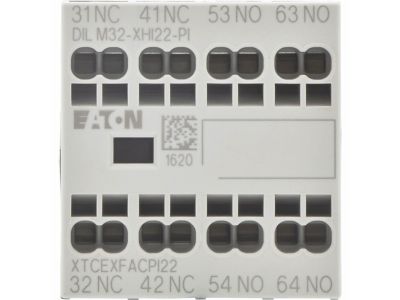

Moduł styków pomocniczych,2NO+2NC, przedni DILM32-XHI22-PI | 199311 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych EATON o numerze katalogowym 199311 (model DILM32-XHI22-PI) to zaawansowane rozwiązanie przeznaczone do rozbudowy funkcjonalności styczników mocy. Urządzenie zostało wyposażone w cztery bieguny w konfiguracji 2NO (zestyki zwierne) oraz 2NC (zestyki rozwierne), co pozwala na realizację złożonych układów sterowania i sygnalizacji. Kluczowym atutem modułu jest zastosowanie nowoczesnej technologii zacisków sprężynowych typu Push-In. Pozwala ona na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas instalacji i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.

Urządzenie charakteryzuje się wysoką obciążalnością – konwencjonalny prąd termiczny przy temperaturze otoczenia do 60 °C wynosi aż 16 A. W kategorii użytkowania AC-15, moduł gwarantuje stabilną pracę przy prądzie znamionowym 4 A dla napięć w zakresie 220-415 V. Konstrukcja modułu przewiduje montaż czołowy (na płycie czołowej stycznika), co optymalizuje wykorzystanie przestrzeni wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają odpowiednie certyfikaty i normy branżowe:

• IEC/EN 60947-5-1 Załącznik L: Gwarantuje obecność zestyków z wymuszonym prowadzeniem w obrębie modułu, co jest kluczowe dla systemów bezpieczeństwa.
• IEC/EN 60947-4-1 Załącznik F: Pomocnicze zestyki rozwierne mogą być stosowane jako styki lustrzane (mirror contacts), co umożliwia niezawodne monitorowanie stanu styków głównych stycznika.
• Zgodność z systemem DILM: Moduł jest w pełni kompatybilny z szeroką gamą styczników EATON, w tym seriami DILA-PI, DILM7-PI aż do DILM38-PI oraz serią DILMP.

Zastosowanie

Moduł DILM32-XHI22-PI znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i systemach automatyki przemysłowej. Jest idealnym wyborem do:

• Układów blokady elektrycznej w układach nawrotnych i przełącznikach gwiazda-trójkąt.
• Sygnalizacji stanu pracy stycznika do sterowników PLC lub systemów wizualizacji SCADA.
• Tworzenia obwodów bezpieczeństwa wymagających styków o wymuszonym prowadzeniu.
• Zastosowań standardowych w przemyśle, gdzie wymagana jest wysoka niezawodność i szybkość montażu dzięki technologii Push-In.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna, jednak wymaga zachowania standardów technicznych:

• Montaż: Moduł należy zatrzasnąć na przedniej części kompatybilnego stycznika (np. DILM7-PI do DILM32-PI). Mechanizm blokujący zapewnia stabilne połączenie mechaniczne.
• Okablowanie: Dzięki zaciskom Push-In, druty oraz przewody elastyczne z tulejkami należy po prostu wsunąć w otwór zaciskowy. W przypadku demontażu lub przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą śrubokręta.
• Warunki pracy: Należy zapewnić swobodny przepływ powietrza, aby nie przekroczyć temperatury pracy 60 °C, przy której prąd termiczny wynosi 16 A.

FAQ

1. Czy moduł DILM32-XHI22-PI pasuje do starszych styczników ze śrubami?
Moduł jest dedykowany do serii z oznaczeniem „-PI” (Push-In). Przed montażem należy sprawdzić kompatybilność mechaniczną z konkretnym modelem stycznika.

2. Co oznacza funkcja styków lustrzanych w tym module?
Funkcja styku lustrzanego (zgodnie z IEC/EN 60947-4-1) zapewnia, że styk rozwierny (NC) nie zamknie się, dopóki wszystkie styki główne stycznika nie zostaną skutecznie otwarte. Jest to kluczowe dla diagnostyki awarii styków głównych.

3. Czy technologia Push-In jest odporna na wstrząsy?
Tak, zaciski sprężynowe Push-In oferują stałą siłę docisku, która jest znacznie bardziej odporna na wibracje i wstrząsy niż tradycyjne zaciski śrubowe, co eliminuje konieczność okresowego dociągania śrub.
