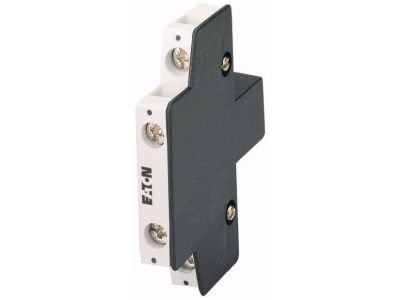

Moduł styków pomocniczych 1Z1R zewnętrzny DILM820-XHI11-SA DILM | 208282 Eaton

Alternatywny kod produktu: DILM820-XHI11-SA

Opis i Kluczowe Cechy

Moduł styków pomocniczych DILM820-XHI11-SA z konfiguracją 1NO+1NC (1Z1R) przeznaczony jest do montażu bocznego na stycznikach serii DILM250–DILH2600 oraz DILDC300–DILDC600. Prąd znamionowy Ie = 4 A w kategorii użytkowania AC-15 (dla napięć 220–500 V AC) pozwala na bezpieczne sterowanie obwodami sterowniczymi, takimi jak cewki styczników czy przekaźników. Wyposażony w zaciski śrubowe, oferuje pewne i trwałe połączenie przewodów.

• Styki 1NO+1NC (1Z1R): uniwersalna konfiguracja umożliwia zarówno załączanie, jak i rozłączanie obwodów sterowniczych w jednym module.
• Prąd znamionowy Ie = 4 A (AC-15): gwarantuje niezawodną pracę przy obciążeniach indukcyjnych typowych dla cewek styczników i przekaźników, bez ryzyka przegrzania styków.
• Blokowane styki przeciwstawne (zgodnie z IEC/EN 60947-5-1 Załącznik L): zapewniają, że styki NO i NC nie mogą być jednocześnie zwarte, co zwiększa bezpieczeństwo w układach sterowania.
• Styki lustrzane (zgodnie z IEC/EN 60947-4-1 Załącznik F): odwzorowują stan styków głównych stycznika, umożliwiając niezawodną sygnalizację i diagnostykę.
• Montaż boczny i zaciski śrubowe: szybka rozbudowa istniejących styczników bez konieczności demontażu przewodów, a śrubowe połączenie zapewnia niską rezystancję styku.

Zgodność z Normami

Moduł spełnia wymagania norm IEC/EN 60947-5-1 (Załącznik L – blokowane styki przeciwstawne) oraz IEC/EN 60947-4-1 (Załącznik F – styki lustrzane). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Moduł przeznaczony jest do rozbudowy styczników o dodatkowe obwody pomocnicze w układach sterowania maszyn i automatyki budynkowej. Sprawdza się w aplikacjach wymagających sygnalizacji stanu oraz zabezpieczeń przeciwzwarciowych.

• Sterowanie cewkami styczników i przekaźników w rozdzielnicach sterowniczych.
• Sygnalizacja stanu załączenia stycznika (np. kontrola pracy silników) dzięki stykom lustrzanym.
• Układy blokad przeciwzwarciowych z wykorzystaniem blokowanych styków przeciwstawnych.
• Rozbudowa styczników w liniach technologicznych, w których wymagana jest wysoka niezawodność odczytu stanu łączników.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu. Moduł mocuje się bocznie do stycznika zgodnie z instrukcją producenta. Zaciski śrubowe dokręcać momentem określonym w dokumentacji technicznej. Przekrój przewodów dobrać do wartości prądu znamionowego (4 A) oraz wymogów instalacji. Nie używać siły – montaż powinien przebiegać płynnie, bez uszkodzenia zatrzasków.

FAQ

• Do jakich styczników można montować ten moduł? Moduł DILM820-XHI11-SA jest przeznaczony do styczników serii DILM250–DILH2600 oraz DILDC300–DILDC600.
• Co to są blokowane styki przeciwstawne? To rozwiązanie mechaniczne uniemożliwiające jednoczesne zwarcie styku NO i NC. Zapewnia to bezpieczne sekwencje sterowania, szczególnie w aplikacjach wymagających ochrony przed zwarciem.
• Czy moduł posiada styki lustrzane? Tak, zgodnie z normą IEC/EN 60947-4-1, załącznik F. Styki lustrzane mechanicznie odwzorowują stan styków głównych stycznika, co pozwala na niezawodną sygnalizację i diagnostykę bez dodatkowego okablowania.
