Moduł styków pomocniczych 1Z1R montaż czołowy, 11DILEM DILEM | 010080 Eaton

Opis i Kluczowe Cechy

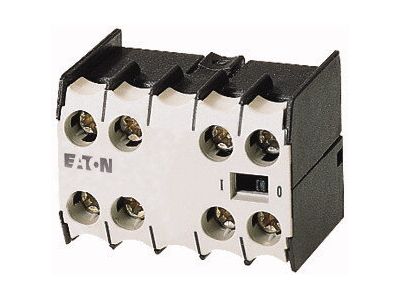

Moduł styków pomocniczych o oznaczeniu 11DILEM to wysokiej klasy komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta EATON. Urządzenie zostało wyposażone w dwa zestyki: jeden zwierny (1Z/NO) oraz jeden rozwierny (1R/NC), co pozwala na efektywne rozszerzenie funkcjonalności podstawowych styczników z serii DILEM. Kluczowym atutem modułu są zestyki z wymuszonym przewodzeniem, które gwarantują najwyższy poziom bezpieczeństwa w układach sterowania i sygnalizacji. Dzięki znamionowemu napięciu izolacji (Ui) wynoszącemu 690V, moduł jest przystosowany do pracy w wymagających warunkach przemysłowych, zapewniając stabilność parametrów elektrycznych.

• Zestyki z wymuszonym przewodzeniem: Mechanizm ten zapewnia, że styki zwierne i rozwierne nigdy nie zamkną się jednocześnie, co jest krytyczne w systemach bezpieczeństwa.
• Zaciski śrubowe: Solidne klucze śrubowe umożliwiają pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Stopień ochrony IP20: Obudowa chroni przed przypadkowym dotknięciem palcem części pod napięciem, co podnosi standardy BHP w miejscu pracy.
• Kompaktowa budowa: Montaż czołowy pozwala na oszczędność miejsca w rozdzielnicy, nie zwiększając szerokości modułowej aparatury na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Moduł spełnia wymagania normy VDE 0106 część 100, co oznacza pełne zabezpieczenie przed dotknięciem palcem lub grzbietem dłoni, chroniąc operatorów przed porażeniem prądem elektrycznym. Wysoka jakość wykonania jest zgodna z dyrektywami niskonapięciowymi, co czyni go idealnym wyborem dla prefabrykatorów szaf sterowniczych dbających o certyfikację swoich rozwiązań.

Zastosowanie

Moduł 11DILEM znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach rozdziału energii. Jest dedykowany do współpracy ze stycznikami miniaturowymi serii DILEM. Idealnie sprawdza się w:

• Układach sygnalizacji stanu pracy napędów i silników elektrycznych.
• Systemach blokad elektrycznych, zapobiegających jednoczesnemu załączeniu sprzecznych funkcji.
• Obwodach sterowania logicznego, gdzie wymagana jest informacja zwrotna o położeniu styków głównych stycznika.
• Instalacjach budynkowych do sterowania oświetleniem lub wentylacją w oparciu o sygnały pomocnicze.

Wskazówki Montażowe

Montaż modułu jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Moduł należy zamontować czołowo na dedykowanym styczniku DILEM, zatrzaskując go w odpowiednich prowadnicach. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przekrój stosowanych przewodów powinien być dobrany zgodnie z obciążeniem prądowym obwodu pomocniczego.

FAQ

• Czy moduł 11DILEM pasuje do wszystkich styczników EATON? Moduł jest dedykowany konkretnie do serii miniaturowych styczników DILEM. Przed montażem na innych seriach należy sprawdzić kompatybilność mechaniczną.
• Co oznacza termin "zestyki z wymuszonym przewodzeniem"? Jest to cecha konstrukcyjna, która uniemożliwia jednoczesne zamknięcie styków NO i NC, co jest niezbędne w obwodach monitorujących bezpieczeństwo maszyn.
• Czy urządzenie wymaga konserwacji? Moduł jest bezobsługowy, jednak zaleca się okresową kontrolę siły dociągu zacisków śrubowych, szczególnie w środowiskach narażonych na wibracje.
