Moduł styków pomocniczych 1Z1R, DILM32-XHI11 DILM | 277376 Eaton

Opis i Kluczowe Cechy

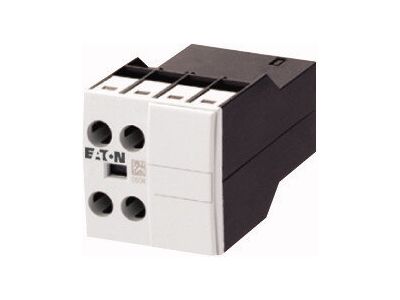

Moduł styków pomocniczych EATON o numerze katalogowym 277376, model DILM32-XHI11, to wysokiej klasy komponent rozszerzający funkcjonalność styczników mocy z serii DILM. Urządzenie zostało zaprojektowane z myślą o wymagających systemach automatyki przemysłowej, gdzie precyzyjna sygnalizacja stanu pracy oraz realizacja blokad elektrycznych są kluczowe dla bezpieczeństwa i ciągłości procesów. Moduł wyposażony jest w dwa styki: jeden styk zwierny (1Z - NO) oraz jeden styk rozwierny (1R - NC). Dzięki zastosowaniu styków o wymuszonym prowadzeniu, użytkownik zyskuje pewność, że stany styków głównych i pomocniczych są ze sobą ściśle skorelowane, co jest niezbędne w układach bezpieczeństwa.

• Konfiguracja styków: 1 NO (Normalnie Otwarty) oraz 1 NC (Normalnie Zamknięty) pozwala na jednoczesną sygnalizację pracy oraz gotowości urządzenia.
• Kompatybilność: Moduł dedykowany do współpracy ze stycznikami serii DILM, co gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Trwałość: Wysoka odporność na zużycie mechaniczne i elektryczne zapewnia długą eksploatację nawet przy częstych cyklach łączeniowych.
• Montaż czołowy: System zatrzaskowy umożliwia błyskawiczną instalację na froncie stycznika bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt marki EATON spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Moduł DILM32-XHI11 jest zgodny z normą IEC/EN 60947, która definiuje parametry dla aparatury niskonapięciowej. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji. Dzięki spełnieniu normy dotyczącej styków lustrzanych (Mirror Contacts), moduł ten może być bezpiecznie stosowany w obwodach monitorowania styczników mocy.

Zastosowanie

Moduł styków pomocniczych znajduje szerokie zastosowanie w zaawansowanych układach sterowania silnikami elektrycznymi oraz systemach rozdziału energii. Jest niezastąpiony w:

• Układach nawrotnych: Realizacja blokad elektrycznych uniemożliwiających jednoczesne załączenie dwóch styczników kierunkowych.
• Sygnalizacji stanów: Przekazywanie informacji o pracy stycznika do sterowników PLC, lampek kontrolnych lub systemów nadrzędnych SCADA.
• Automatyce budynkowej: Sterowanie oświetleniem, systemami wentylacji oraz ogrzewania, gdzie wymagane jest potwierdzenie zadziałania wykonawczego elementu mocy.
• Ochronie transformatorów: Tworzenie logicznych zależności w układach zasilania gwarantowanego i przełączania źródeł zasilania.

Wskazówki Montażowe

Instalacja modułu DILM32-XHI11 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed montażem należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Moduł montuje się na zatrzask na przedniej części stycznika DILM. Należy zwrócić uwagę na prawidłowe dokręcenie zacisków śrubowych – zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu. Przewody o przekroju znamionowym powinny być starannie odizolowane i osadzone w zaciskach, co gwarantuje stabilne połączenie elektryczne i odporność na wibracje występujące w szafach sterowniczych.

FAQ

• Czy moduł DILM32-XHI11 pasuje do wszystkich styczników EATON? Moduł jest dedykowany do serii DILM (w szczególności do wielkości gabarytowych obsługiwanych przez akcesoria XHI11). Przed zakupem warto sprawdzić kompatybilność z konkretnym modelem stycznika w dokumentacji technicznej.
• Jaka jest funkcja styku 1Z1R? Konfiguracja 1Z (zwierny) służy zazwyczaj do podtrzymania zasilania cewki lub sygnalizacji pracy, natomiast 1R (rozwierny) jest wykorzystywany do blokad wzajemnych lub sygnalizacji awarii/postoju.
• Czy montaż wymaga narzędzi? Sam montaż mechaniczny na styczniku odbywa się beznarzędziowo (na zatrzask), natomiast do podłączenia przewodów elektrycznych niezbędny jest standardowy wkrętak izolowany.
