Moduł styków pomocniczych 1Z1R, DILM1000-XHIV11-SI | 278426 Eaton

Alternatywny kod produktu: DILM1000-XHIV11-SI

Opis i Kluczowe Cechy

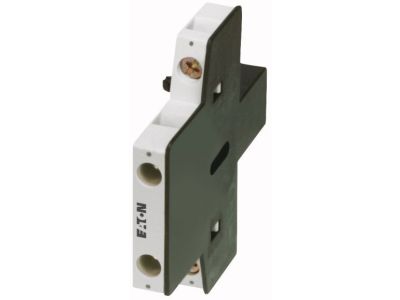

Moduł styków pomocniczych o symbolu DILM1000-XHIV11-SI (numer katalogowy 278426) to wczepiane łączniki pomocnicze przeznaczone do zabudowy bocznej styczników. Wyposażony w jeden styk zwierny (NO) i jeden styk rozwierny (NC) (oznaczenie 1Z1R), umożliwia rozbudowę układu sterowania o dodatkowe obwody kontrolne i sygnalizacyjne bez ingerencji w główny tor prądowy.

• Styki 1Z1R (1 NO + 1 NC): Jeden styk normalnie otwarty i jeden normalnie zamknięty pozwalają jednocześnie sygnalizować stan załączenia i rozłączenia stycznika, co ułatwia diagnostykę i automatyzację procesów.
• Wczepiany montaż boczny: Łącznik pomocniczy instaluje się przez wciśnięcie w boczny zaczep stycznika – bez użycia narzędzi, co skraca czas instalacji i eliminuje ryzyko błędnego podłączenia.
• Kompatybilność konstrukcyjna: Moduł zaprojektowano do współpracy z określoną serią styczników (symbol DILM1000-XHIV11-SI wskazuje na dedykowane dopasowanie). Zastosowanie oryginalnego akcesorium gwarantuje pewne osadzenie i niezawodność elektryczną.
• Rozszerzenie funkcji sterowania: Styki pomocnicze odciążają obwody główne stycznika – mogą być używane do przesyłania sygnałów do PLC, realizacji blokad wzajemnych lub sterowania sygnalizacją świetlną.
• Łatwa identyfikacja stanu: Mechaniczna sprzężona sygnalizacja styku głównego (nie wymaga dodatkowego zasilania) – idealna do szybkiego sprawdzenia zadziałania stycznika w szafie sterowniczej.

Zgodność z Normami

Moduł styków pomocniczych został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury łączeniowej. Posiada oznakowanie CE potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Wszelkie prace montażowe należy wykonywać przy bezwzględnym odłączeniu napięcia i zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Styki pomocnicze 1Z1R znajdują zastosowanie wszędzie tam, gdzie konieczne jest odwzorowanie stanu głównego stycznika lub wprowadzenie dodatkowych obwodów sterujących bez ingerencji w tor mocy. Służą do:

• Sterowania sygnalizacją świetlną (np. lampki kontrolne załączenia silnika) – wykorzystanie styku NO załączającego obwód sygnalizacyjny.
• Przekazywania impulsów do styczników pomocniczych, przekaźników lub wejść sterownika PLC – łatwe odseparowanie obwodów sterowania od układów mocy.
• Realizacji blokad wzajemnych w układach rewersyjnych – styk NC rozłącza obwód sterowania drugiego stycznika, zapobiegając zwarciu faz.
• Rozbudowy automatyki budynkowej – w szafach sterowniczych do kontroli pracy wentylatorów, pomp czy oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż modułu styków pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania całego układu. Łącznik wczepia się w boczny zaczep stycznika – nie wymaga użycia narzędzi. Moment dokręcania przewodów na zaciskach oraz dobór przekroju żył należy przeprowadzić zgodnie z dokumentacją techniczną producenta stycznika i obowiązującymi normami (np. przekrój odpowiedni do prądu obwodu sterowania). Montaż odbywa się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Po instalacji sprawdzić pewność osadzenia modułu i poprawność działania styków przed ponownym załączeniem napięcia.

FAQ

• Czy moduł styków pomocniczych jest wyposażony w podświetlenie? W dostarczonych danych producenta nie podano informacji o podświetleniu. Standardowo moduły styków pomocniczych nie posiadają własnego podświetlenia – stan styków określa się na podstawie położenia mechanicznego sprzęgniętego ze stycznikiem.
• Jaki jest stopień ochrony (IP) modułu? W dostępnych danych nie określono stopnia ochrony. Zgodnie z ogólną praktyką branżową, aparatura modułowa montowana wewnątrz rozdzielnic osiąga stopień ochrony IP20 dla części przednich. Ostateczna wartość zależy od obudowy, w której moduł jest instalowany.
• Do jakiego typu stycznika można zamontować ten moduł? Symbol DILM1000-XHIV11-SI sugeruje dedykowaną kompatybilność z serią styczników DILM1000. W razie wątpliwości należy sprawdzić zgodność mechaniczna i elektryczną w dokumentacji technicznej producenta lub skontaktować się z naszym działem wsparcia.
