Moduł styków pomocniczych 1NO opóźnienie załączenia | VZN05 Schneider Electric

Opis i Kluczowe Cechy

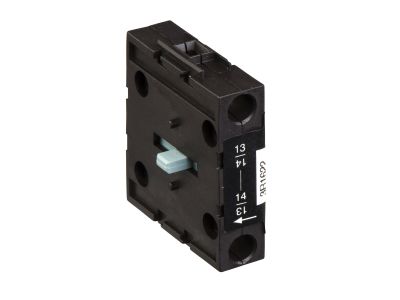

Moduł styków pomocniczych VZN05 firmy Schneider Electric (seria TeSys Vario) to blok wyposażony w jeden styk normalnie otwarty (NO) z opóźnionym załączaniem. Przeznaczony do współpracy z korpusami przełączników TeSys mini-Vario VN12 i VN20. Styk AC obsługuje prąd do 12 A przy napięciu 690 V, a w obwodach DC – do 8 A / 250 V, co zapewnia bezpieczną i niezawodną sygnalizację lub sterowanie nawet w wymagających aplikacjach przemysłowych. Moduł montuje się po jednej stronie korpusu przełącznika, a maksymalnie można do niego dołączyć dwa takie bloki (po jednym z każdej strony).

• 1 styk NO z opóźnieniem załączenia: Umożliwia precyzyjne sekwencjonowanie sygnałów sterujących, eliminując ryzyko niekontrolowanych stanów przejściowych w obwodzie.
• Prąd AC 12 A / 690 V oraz DC 8 A / 250 V: Wysoka wydajność prądowa i napięciowa gwarantuje trwałość styków nawet przy znacznym obciążeniu, bez ryzyka przegrzania.
• Dedykowany do przełączników VN12 i VN20: Idealne dopasowanie mechaniczne i elektryczne – montaż bez potrzeby dodatkowych adapterów.
• Możliwość montażu do 2 modułów na korpus (po jednym z każdej strony): Elastyczna rozbudowa funkcji pomocniczych bez zwiększania szerokości zabudowy.
• Certyfikaty IEC, UL, CSA oraz zgodność z Green Premium (RoHS/REACh): Potwierdzona jakość i bezpieczeństwo użytkowania w instalacjach spełniających rygorystyczne normy środowiskowe.

Zgodność z Normami

Moduł VZN05 posiada certyfikaty zgodności z uznanymi normami międzynarodowymi IEC, UL oraz CSA, co świadczy o spełnieniu wymogów bezpieczeństwa i niezawodności w różnych regionach. Produkt jest również zgodny z programem Green Premium firmy Schneider Electric, obejmującym dyrektywy RoHS i REACh, gwarantującym minimalny wpływ na środowisko oraz pełną transparentność składu materiałowego.

Zastosowanie

Blok styków pomocniczych VZN05 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest opóźnione załączanie sygnału sterującego lub sygnalizacja stanu pracy przełącznika.

• Sterowanie odbiornikami wymagającymi opóźnionego podania napięcia (np. rozruch transformatorów, kondensatorów).
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść PLC w sekwencyjnych układach automatyki.
• Sygnalizacja stanu załączenia/wyłączenia głównego przełącznika w szafach sterowniczych (sygnalizacja świetlna lub dźwiękowa).
• Automatyka budynkowa – opóźnione załączanie oświetlenia awaryjnego, wentylacji lub innych urządzeń w systemach BMS.

Wskazówki Montażowe

Montaż modułu VZN05 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moduł mocuje się bezpośrednio do korpusu przełącznika VN12 lub VN20 – nie wymaga szyny DIN. Należy postępować zgodnie z dokumentacją techniczną producenta (zalecany moment dokręcania, przekrój przewodów dobrany do prądu obciążenia). W przypadku montażu dwóch modułów należy je umieścić po przeciwnych stronach korpusu.

FAQ

• Jaki prąd i napięcie wytrzymuje styk modułu VZN05? Styk AC: 12 A / 690 V; styk DC: 8 A / 250 V. Wartości te odnoszą się do pracy ciągłej i stanowią górne granice bezpiecznego użytkowania.
• Ile modułów pomocniczych można zamontować na jednym korpusie przełącznika? Maksymalnie dwa – po jednym z każdej strony korpusu VN12 lub VN20. Nie można montować więcej, aby nie przekroczyć dopuszczalnego obciążenia mechanicznego.
• Czy moduł VZN05 jest kompatybilny z przełącznikami innych serii? Jest przeznaczony wyłącznie do serii TeSys mini-Vario VN12 i VN20. Stosowanie go z innymi korpusami może skutkować nieprawidłowym działaniem lub uszkodzeniem.
