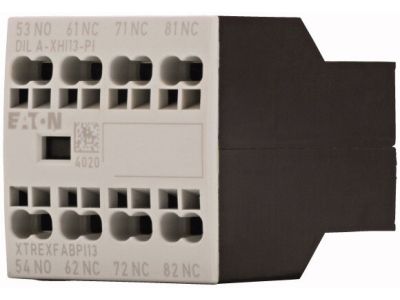

Moduł styków pomocniczych, 1NO+3NC, przedni | 199320 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych firmy EATON o numerze katalogowym 199320 to zaawansowane rozwiązanie przeznaczone do rozbudowy systemów sterowania i automatyki przemysłowej. Urządzenie charakteryzuje się konfiguracją styków 1NO (jeden zestyk zwierny) oraz 3NC (trzy zestyki rozwierne), co pozwala na precyzyjne monitorowanie stanu pracy styczników głównych oraz realizację skomplikowanych układów blokad i sygnalizacji. Kluczowym atutem modułu jest zastosowanie nowoczesnej technologii zacisków wtykowych typu Push-In, która eliminuje konieczność używania narzędzi podczas podłączania przewodów, co znacząco skraca czas prefabrykacji rozdzielnic i gwarantuje trwałe, odporne na wstrząsy połączenie elektryczne.

• Prąd termiczny umowny (Ith): Wynosi 16 A, co zapewnia wysoką obciążalność w obwodach pomocniczych.
• Znamionowy prąd roboczy AC-15: Moduł utrzymuje stabilne parametry pracy na poziomie 4 A przy napięciach 230V oraz 400V, co czyni go idealnym do sterowania cewkami styczników i przekaźników.
• Styki przeciwstawne sprzężone: Gwarantują bezpieczeństwo i niezawodność poprzez mechaniczne powiązanie styków, co jest kluczowe w układach bezpieczeństwa.
• Montaż przedni: Pozwala na szybką instalację bezpośrednio na czole stycznika, oszczędzając cenne miejsce na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Wykorzystanie styków o wymuszonym prowadzeniu (przeciwstawnych sprzężonych) sprawia, że moduł spełnia wymagania stawiane komponentom stosowanym w obwodach bezpieczeństwa maszynowego. Wysoka jakość wykonania sygnowana marką EATON gwarantuje długą żywotność mechaniczną i elektryczną, co jest niezbędne w wymagających środowiskach przemysłowych.

Zastosowanie

Moduł styków pomocniczych 199320 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest w pełni kompatybilny z szeroką gamą styczników i przekaźników programowalnych serii DILA-PI oraz DILM-PI (od DILM7 do DILM38). Idealnie sprawdza się w:

• Układach sterowania silnikami (sygnalizacja stanu pracy/awarii).
• Systemach blokad elektrycznych zapobiegających jednoczesnemu załączeniu dwóch sekcji zasilania.
• Obwodach sygnalizacyjnych informujących operatora o statusie urządzenia na panelach HMI lub tablicach synoptycznych.
• Integracji z systemami nadrzędnymi PLC poprzez przekazywanie sygnałów o położeniu styków głównych.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi. Należy postępować zgodnie z poniższymi wytycznymi:

• Montaż mechaniczny: Moduł należy zatrzasnąć na przedniej części kompatybilnego stycznika (np. DILM12-PI). Prawidłowe osadzenie sygnalizowane jest wyraźnym kliknięciem.
• Podłączenie elektryczne: Dzięki zaciskom Push-In, odizolowany koniec przewodu (sztywnego lub z tulejką) wystarczy wsunąć w otwór zaciskowy. Zapewnia to optymalny docisk bez ryzyka poluzowania śruby pod wpływem drgań.
• Demontaż: W celu zwolnienia przewodu należy użyć standardowego wkrętaka płaskiego, naciskając przycisk zwalniający przy zacisku.
• Konserwacja: Dzięki technologii sprężynowej, połączenia nie wymagają okresowego dociągania, co obniża koszty eksploatacji instalacji.

FAQ

1. Czy moduł 199320 pasuje do standardowych styczników śrubowych DILM?
Moduł ten jest dedykowany do serii z zaciskami wtykowymi (oznaczenie -PI). Przed zakupem należy sprawdzić, czy posiadany stycznik posiada gniazda montażowe dla wersji Push-In.

2. Jaki jest maksymalny prąd, jaki mogą przewodzić styki pomocnicze?
Znamionowy prąd termiczny Ith wynosi 16 A, jednak dla obciążeń indukcyjnych w kategorii AC-15 (np. cewki styczników), prąd roboczy Ie wynosi 4 A przy napięciu do 415 V.

3. Czy styki NO i NC mogą pracować w różnych obwodach?
Tak, styki są odizolowane galwanicznie, co pozwala na ich wykorzystanie w niezależnych obwodach sterowania i sygnalizacji, o ile zachowane zostaną parametry napięciowe.
