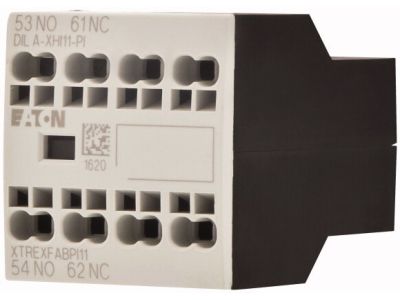

Moduł styków pomocniczych, 1NO+1NC, przedni | 199314 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych marki EATON o numerze katalogowym 199314 to zaawansowane rozwiązanie przeznaczone do rozbudowy funkcjonalności styczników mocy oraz przekaźników sterujących. Urządzenie charakteryzuje się dwubiegunową konfiguracją styków: jednym stykiem zwiernym (1 NO - Normalnie Otwarty) oraz jednym stykiem rozwiernym (1 NC - Normalnie Zamknięty). Kluczowym atutem modułu są przeciwstawne, sprzężone styki, które gwarantują niezawodność w układach bezpieczeństwa i sterowania.

Zastosowanie nowoczesnej technologii zacisków wtykowych typu Push-In znacząco skraca czas prefabrykacji szaf sterowniczych, eliminując konieczność użycia narzędzi przy podłączaniu przewodów i zapewniając stałą siłę docisku, odporną na wstrząsy i wibracje. Znamionowy prąd termiczny (Ith) wynosi 16 A, co pozwala na bezpieczną pracę w wymagających warunkach przemysłowych. W kategorii użytkowania AC-15, moduł obsługuje prąd roboczy (Ie) o wartości 4 A przy napięciach rzędu 220 V, 230 V, 240 V oraz 380 V, 400 V i 415 V, co czyni go uniwersalnym komponentem w systemach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, charakterystycznymi dla osprzętu elektroinstalacyjnego marki EATON. Moduł spełnia wymagania dotyczące aparatury niskonapięciowej, co potwierdza jego przydatność do zastosowań standardowych w przemyśle i budownictwie komercyjnym. Konstrukcja styków przeciwstawnych jest zgodna z wytycznymi dotyczącymi niezawodnego monitorowania stanu pracy urządzeń wykonawczych, co jest kluczowe dla zachowania ciągłości procesów technologicznych.

Zastosowanie

Moduł styków pomocniczych 199314 jest dedykowany do montażu czołowego (przedniego) na szerokiej gamie aparatów marki EATON. Jest w pełni kompatybilny z następującymi seriami urządzeń:

• Przekaźniki sterujące: DILA…-PI
• Styczniki mocy: DILM7…-PI, DILM8…-PI, DILM9…-PI, DILM11…-PI, DILM12…-PI, DILM14…-PI, DILM15…-PI, DILM17…-PI, DILM25…-PI, DILM32…-PI, DILM38…-PI
• Styczniki czteropolowe: DILMP20…-PI, DILMP32…-PI, DILMP45…-PI

Dzięki swojej uniwersalności, znajduje zastosowanie w układach sygnalizacji stanu pracy stycznika, blokadach elektrycznych oraz w obwodach sterowania logicznego.

Wskazówki Montażowe

Montaż modułu odbywa się w sposób beznarzędziowy poprzez zatrzaśnięcie go na przedniej części korpusu stycznika lub przekaźnika. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami wystarczy wsunąć w otwór zaciskowy. W celu demontażu przewodu należy zwolnić sprężynę dociskową za pomocą standardowego wkrętaka. Umiejscowienie zacisków z przodu urządzenia ułatwia dostęp podczas prac serwisowych i diagnostycznych, nawet w gęsto zabudowanych rozdzielnicach.

FAQ

• Czy moduł wymaga specjalistycznych narzędzi do podłączenia przewodów? Nie, dzięki zaciskom Push-In montaż przewodów odbywa się poprzez ich proste wsunięcie, co przyspiesza pracę i gwarantuje pewność styku.
• Jaki jest maksymalny prąd, który może płynąć przez styki pomocnicze? Znamionowy prąd termiczny Ith wynosi 16 A, natomiast dla obciążeń indukcyjnych w kategorii AC-15 (np. cewki styczników) prąd roboczy wynosi 4 A.
• Czy mogę zamontować ten moduł na boku stycznika? Nie, ten konkretny model (199314) jest przeznaczony wyłącznie do montażu przedniego (czołowego).
• Z jakimi seriami styczników współpracuje ten moduł? Moduł jest kompatybilny z seriami DILA-PI, DILM-PI (do 38A) oraz DILMP-PI, które posiadają zaciski wtykowe.
