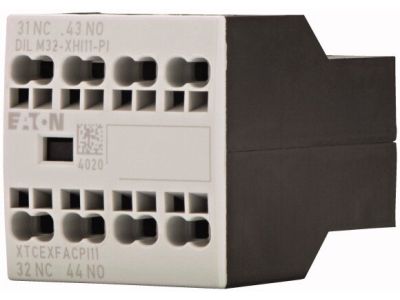

Moduł styków pomocniczych 1NO+1NC, przedni | 199309 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych marki EATON o numerze katalogowym 199309 to zaawansowane rozwiązanie dedykowane do rozbudowy funkcjonalności styczników mocy oraz przekaźników sterujących. Urządzenie zostało zaprojektowane z myślą o najwyższej niezawodności w układach automatyki przemysłowej. Wyposażone jest w dwa bieguny: jeden zestyk zwierny (1NO) oraz jeden zestyk rozwierny (1NC), co pozwala na jednoczesną sygnalizację stanu pracy urządzenia oraz realizację blokad elektrycznych.

Kluczowym wyróżnikiem tego modelu jest zastosowanie nowoczesnej technologii zacisków sprężynowych typu Push-In. Pozwala ona na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas instalacji i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań. Moduł charakteryzuje się konwencjonalnym prądem termicznym wynoszącym 16 A przy temperaturze otoczenia do 60 °C, co gwarantuje stabilną pracę nawet w wymagających warunkach termicznych wewnątrz rozdzielnic.

• Styki wymuszone: Gwarantują bezpieczeństwo i precyzję przełączania zgodnie z rygorystycznymi normami przemysłowymi.
• Znamionowy prąd pracy AC-15: Wynosi 4 A dla napięć w zakresie 220 V - 415 V, co czyni moduł idealnym do sterowania cewkami styczników i przekaźników.
• Montaż czołowy: Mocowanie do płyty czołowej urządzenia podstawowego oszczędza miejsce na szynie DIN i ułatwia dostęp serwisowy.

Zgodność z Normami

Produkt spełnia najwyższe standardy bezpieczeństwa i jakości potwierdzone certyfikacją. Zestyki z wymuszonym prowadzeniem są w pełni zgodne z normą IEC/EN 60947-5-1 załącznik L, co jest kluczowe w systemach bezpieczeństwa maszynowego. Dodatkowo, pomocnicze zestyki rozwierne (NC) mogą być stosowane jako styki lustrzane (mirror contacts) zgodnie z normą IEC/EN 60947-4-1 załącznik F. Oznacza to, że styk NC nie może być zamknięty w tym samym czasie, gdy styk główny stycznika jest zamknięty, co jest niezbędne do monitorowania stanu styczników mocy w układach bezpieczeństwa.

Zastosowanie

Moduł styków pomocniczych EATON 199309 jest kompatybilny z szeroką gamą urządzeń serii DIL, co czyni go niezwykle uniwersalnym komponentem. Znajduje zastosowanie w:

• Układach sterowania silnikami (seria DILM7 do DILM38 oraz DILM8 do DILM14).
• Przekaźnikach sterujących serii DILA-PI.
• Stycznikach czterobiegunowych serii DILMP20, DILMP32 oraz DILMP45.
• Systemach automatyki wymagających precyzyjnej informacji zwrotnej o stanie pracy napędów.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi dzięki systemowi Push-In. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż: Moduł należy zatrzasnąć na przedniej części kompatybilnego stycznika lub przekaźnika aż do usłyszenia wyraźnego kliknięcia.
• Okablowanie: Przewody sztywne lub elastyczne z tulejkami należy wsunąć bezpośrednio w otwór zacisku. W przypadku przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą wkrętaka.
• Temperatura pracy: Należy zapewnić odpowiednią cyrkulację powietrza, aby temperatura wokół modułu nie przekraczała znamionowych 60 °C przy pełnym obciążeniu termicznym 16 A.

FAQ

1. Czy ten moduł pasuje do standardowych styczników DILM bez oznaczenia PI?
Moduł jest zoptymalizowany pod kątem serii z zaciskami Push-In (oznaczenie -PI), jednak mechaniczne mocowanie czołowe jest zgodne ze standardem serii DILM7-DILM38. Zaleca się stosowanie z dedykowanymi jednostkami -PI dla zachowania spójności technologii połączeń.

2. Co oznacza funkcja styku lustrzanego?
Funkcja styku lustrzanego (Mirror Contact) gwarantuje, że styk pomocniczy NC zawsze odzwierciedla stan styków głównych. Jeśli styk główny ulegnie zespawaniu, styk pomocniczy NC pozostanie otwarty, co pozwala systemowi bezpieczeństwa wykryć awarię.

3. Czy zaciski Push-In są odporne na wstrząsy?
Tak, technologia sprężynowa Push-In zapewnia stały docisk przewodu, co czyni połączenie znacznie bardziej odpornym na wibracje i wstrząsy niż tradycyjne zaciski śrubowe.
