Moduł styków pomocniczych 1NO 1NC do GV3 | GVAED011 Schneider Electric

Opis i Kluczowe Cechy

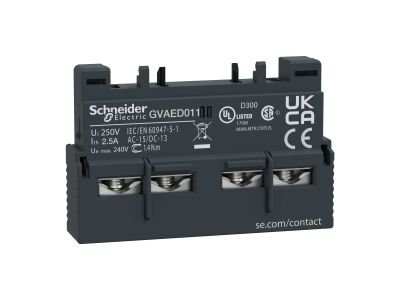

Moduł styków pomocniczych Schneider Electric o numerze katalogowym GVAED011 to profesjonalne akcesorium dedykowane do wyłączników silnikowych z serii TeSys GV3. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu funkcjonalności układów sterowania i sygnalizacji w wymagających środowiskach przemysłowych. Moduł oferuje kombinację styków 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty), co pozwala na jednoczesne przesyłanie sygnału o stanie pracy urządzenia oraz informacji o ewentualnym wyłączeniu lub awarii.

• Montaż przedni: Konstrukcja typu front-mount pozwala na znaczną oszczędność miejsca na szynie DIN, eliminując konieczność zwiększania szerokości zestawu aparatury.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków śrubowych gwarantuje trwałe połączenie elektryczne, odporne na wstrząsy i wibracje typowe dla pracy silników elektrycznych.
• Wszechstronność przyłączy: Urządzenie obsługuje szeroki zakres przekrojów przewodów, od 0,75 mm² do 2,5 mm², co ułatwia integrację z istniejącym okablowaniem sterowniczym.

Zgodność z Normami

Produkt należy do uznanej na całym świecie rodziny TeSys, co gwarantuje pełną kompatybilność z wyłącznikami silnikowymi serii GV3L oraz GV3P. Schneider Electric kładzie duży nacisk na bezpieczeństwo i niezawodność, dlatego moduł GVAED011 spełnia rygorystyczne normy dotyczące aparatury niskiego napięcia. Wykorzystanie wysokiej jakości materiałów izolacyjnych zapewnia długą żywotność mechaniczną i elektryczną styków, co jest kluczowe w systemach automatyki przemysłowej.

Zastosowanie

Moduł styków pomocniczych GVAED011 znajduje szerokie zastosowanie w systemach sterowania napędami elektrycznymi. Jest niezbędnym elementem w układach, gdzie wymagane jest:

• Monitorowanie stanu pracy wyłącznika silnikowego przez sterowniki PLC.
• Realizacja blokad elektrycznych w układach nawrotnych.
• Sygnalizacja optyczna (lampki kontrolne) stanu załączenia lub zadziałania zabezpieczeń.
• Integracja z systemami bezpieczeństwa i nadzoru procesów technologicznych.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Należy pamiętać o następujących wytycznych technicznych:

• Przygotowanie przewodów: W przypadku przewodów elastycznych z końcówką kablową, dopuszczalny przekrój wynosi od 0,75 mm² do 1,5 mm². Dla przewodów sztywnych (drut) oraz elastycznych bez końcówki, można stosować przekroje do 2,5 mm².
• Moment dokręcania: Należy zachować odpowiednią siłę docisku śrub, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków.
• Miejsce montażu: Moduł zatrzaskuje się bezpośrednio na przedniej ściance wyłącznika GV3, co zapewnia bezpośrednie sprzężenie mechaniczne z mechanizmem głównym.

FAQ

1. Czy moduł GVAED011 pasuje do wyłączników serii GV2?
Nie, ten konkretny model jest dedykowany wyłącznie do serii TeSys GV3 (modele GV3L oraz GV3P). Dla serii GV2 należy dobrać odpowiednie akcesoria z dedykowanej linii produktowej.

2. Czy mogę podłączyć dwa przewody do jednego zacisku?
Tak, konstrukcja zacisków pozwala na podłączenie dwóch przewodów o przekroju od 0,75 mm² do 2,5 mm² (zależnie od typu żyły), co ułatwia mostkowanie sygnałów sterujących.

3. Jaka jest funkcja styku 1 NO + 1 NC?
Styk 1 NO (normalnie otwarty) zamyka się, gdy wyłącznik jest załączony, natomiast styk 1 NC (normalnie zamknięty) otwiera się w tym samym momencie. Pozwala to na elastyczne projektowanie logiki sterowania.
