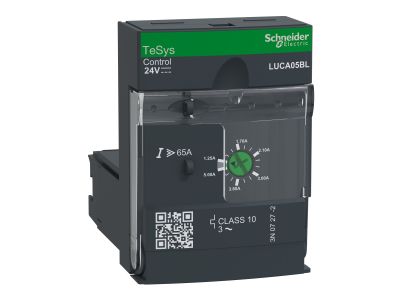

Moduł sterujący podstawowy klasa 10 1,25-5A 24VDC | LUCA05BL Schneider Electric

Opis i Kluczowe Cechy

Moduł sterujący Schneider Electric LUCA05BL to zaawansowany komponent należący do innowacyjnej serii TeSys U, zaprojektowany z myślą o zapewnieniu kompleksowej ochrony i sterowania rozrusznikami silnikowymi. Urządzenie charakteryzuje się zakresem nastawy prądowej od 1,25 A do 5 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionego odbiornika. Moduł zasilany jest napięciem sterującym 24 V DC, co gwarantuje bezpieczną i stabilną pracę w nowoczesnych układach automatyki przemysłowej.

• Klasa wyzwalania 10: Zapewnia skuteczną ochronę przed przeciążeniem, reagując w odpowiednim czasie, aby zapobiec uszkodzeniu izolacji uzwojeń silnika.
• Wszechstronność mocy: Moduł obsługuje silniki o mocy 1,5 kW przy napięciu 400-440 V AC, 2,2 kW przy 500 V AC oraz do 3 kW przy 690 V AC.
• Kompensacja temperaturowa: Urządzenie zachowuje pełną sprawność i dokładność pomiarową w szerokim zakresie temperatur otoczenia od -25°C do +70°C.
• Zintegrowana ochrona: Realizuje podstawowe wymogi ochronne, w tym zabezpieczenie przed zwarciem oraz skutkami zaniku fazy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Moduł LUCA05BL spełnia wymagania normy IEC 60947-6-2, co potwierdza jego niezawodność jako wielofunkcyjnego urządzenia sterująco-zabezpieczającego. Dodatkowo, zgodność z normą UL 508 umożliwia jego stosowanie na rynkach międzynarodowych, w tym w wymagających aplikacjach przemysłowych w Ameryce Północnej. Urządzenie pracuje w szerokim limicie częstotliwości od 40 do 60 Hz, co czyni je odpornym na wahania parametrów sieci zasilającej.

Zastosowanie

Moduł sterujący LUCA05BL znajduje szerokie zastosowanie w przemyśle, szczególnie tam, gdzie wymagana jest wysoka gęstość upakowania aparatury i modułowość systemu. Jest dedykowany do kategorii użytkowania AC-41, AC-43 oraz AC-44, co obejmuje sterowanie obciążeniami nieindukcyjnymi lub lekko indukcyjnymi, a także silnikami klatkowymi podczas rozruchu i hamowania przeciwprądem. Idealnie sprawdza się w systemach wentylacji, pompach, przenośnikach oraz maszynach OEM, współpracując z bazami mocy TeSys U oraz modułami komunikacyjnymi takimi jak ASILUFC5 czy LUFC00.

Wskazówki Montażowe

Montaż modułu LUCA05BL jest intuicyjny dzięki systemowi wtykowemu serii TeSys U. Przed instalacją należy upewnić się, że napięcie sterujące w obwodzie wynosi 24 V DC. Moduł należy wpiąć bezpośrednio do bazy mocy, aż do momentu wyraźnego zablokowania zatrzasków. Należy zwrócić szczególną uwagę na precyzyjne ustawienie prądu nastawczego na przednim panelu urządzenia, odpowiadającego prądowi znamionowemu silnika (In). Dzięki szerokiemu zakresowi kompensacji temperaturowej, moduł może być montowany w szafach sterowniczych narażonych na zmienne warunki termiczne, jednak zawsze należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną bazy mocy.

FAQ

• Czy moduł LUCA05BL wymaga zewnętrznego zasilania pomocniczego? Tak, do poprawnej pracy cewki i układów elektronicznych wymagane jest stabilne napięcie 24 V DC.
• Jaka jest różnica między klasą 10 a klasą 20? Klasa 10, w którą wyposażony jest ten moduł, oznacza, że przy prądzie równym 7,2-krotności prądu nastawczego, wyzwolenie nastąpi w czasie od 4 do 10 sekund. Jest to standard dla większości typowych rozruchów silnikowych.
• Z jakimi akcesoriami współpracuje ten moduł? Moduł jest w pełni kompatybilny z systemem TeSys U, w tym z modułami komunikacyjnymi AS-Interface (ASILUFC5, ASILUFC51) oraz blokami styków pomocniczych i modułami funkcyjnymi serii LUFN.
