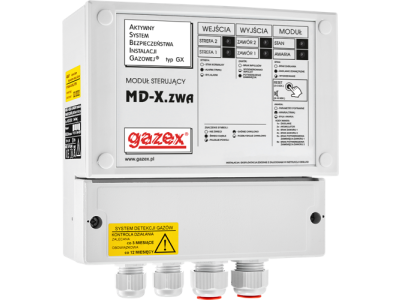

Moduł sterujący dodatkowy MD-X.ZWA | MD-X.ZWA Gazex

Opis i Kluczowe Cechy

Moduł sterujący dodatkowy MD-X.ZWA to zaawansowane urządzenie peryferyjne zaprojektowane przez renomowaną firmę GAZEX, dedykowane do rozszerzenia funkcjonalności systemów detekcji gazu. Głównym zadaniem modułu jest precyzyjne sterowanie odcinającymi zaworami klapowymi typu MAG-3 lub innymi kompatybilnymi elementami wykonawczymi w instalacjach bezpieczeństwa gazowego. Urządzenie charakteryzuje się wysoką niezawodnością oraz odpornością na zakłócenia elektromagnetyczne, co jest kluczowe w środowiskach przemysłowych i komercyjnych.

• Współpraca z systemami GAZEX: Moduł został w pełni zoptymalizowany do pracy w ramach Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej (ASBIG).
• Sygnalizacja stanu: Wyposażenie w diody LED pozwala na bieżącą weryfikację stanu pracy urządzenia oraz poprawności połączenia z zaworem.
• Solidna obudowa: Konstrukcja przystosowana do montażu na standardowej szynie DIN (TS35) ułatwia integrację w typowych rozdzielnicach elektrycznych.
• Separacja galwaniczna: Zastosowane rozwiązania konstrukcyjne zapewniają odpowiedni poziom bezpieczeństwa i ochrony układów sterowania przed przepięciami.

Zgodność z Normami

Moduł MD-X.ZWA został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Urządzenie spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych (LVD). Posiada deklarację zgodności CE, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach detekcji gazu, gdzie wymagana jest najwyższa niezawodność i precyzja działania w sytuacjach awaryjnych.

Zastosowanie

Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie konieczne jest automatyczne odcięcie dopływu gazu w momencie wykrycia wycieku przez detektory. Do typowych obszarów eksploatacji należą:

• Kotłownie gazowe: Zabezpieczenie obiektów przed skutkami niekontrolowanego wypływu paliwa gazowego.
• Budynki użyteczności publicznej: Szkoły, szpitale oraz urzędy, gdzie bezpieczeństwo użytkowników jest priorytetem.
• Hale przemysłowe i magazynowe: Integracja z systemami przeciwpożarowymi i bezpieczeństwa pracy (BHP).
• Budownictwo wielorodzinne: Centralne systemy odcinające gaz w pionach zasilających.

Wskazówki Montażowe

Montaż modułu MD-X.ZWA powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy zamontować na szynie DIN 35 mm wewnątrz obudowy zapewniającej odpowiedni stopień ochrony IP, dostosowany do warunków panujących w miejscu instalacji. Przewody sygnałowe i zasilające powinny mieć przekrój znamionowy dobrany zgodnie z dokumentacją techniczną producenta, co zapobiega spadkom napięcia i gwarantuje poprawny impuls wyzwalający dla cewki zaworu. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

• Czy moduł MD-X.ZWA może sterować zaworami innych producentów? Urządzenie jest dedykowane do współpracy z zaworami typu MAG-3, jednak przy zachowaniu odpowiednich parametrów elektrycznych impulsu sterującego, możliwa jest współpraca z innymi kompatybilnymi urządzeniami wykonawczymi po konsultacji z działem technicznym.
• Jaki jest sposób montażu urządzenia? Moduł jest przystosowany do montażu na standardowej szynie TS35 (DIN) w rozdzielnicach elektrycznych.
• Czy urządzenie wymaga dodatkowej kalibracji? Nie, moduł MD-X.ZWA jest urządzeniem sterującym i nie wymaga okresowej kalibracji, w przeciwieństwie do samych detektorów gazu. Zaleca się jednak regularne testowanie sprawności całego toru sterowania zaworem.
