Moduł sterownika bezpieczeństwa PNOZ m EF 8DI4DO | 772142 Pilz

Opis i Kluczowe Cechy

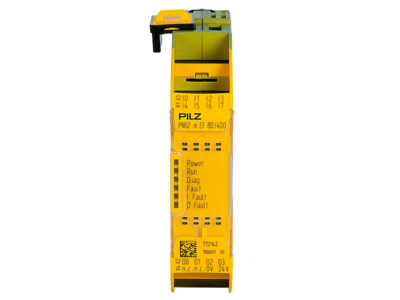

Moduł rozszerzeń PNOZ m EF 8DI4DO o numerze katalogowym 772142 to zaawansowany komponent systemu sterowania bezpieczeństwem PNOZmulti 2, zaprojektowany przez renomowanego producenta PILZ. Urządzenie to stanowi kluczowy element w budowie zdecentralizowanych i elastycznych systemów bezpieczeństwa maszynowego. Moduł został wyposażony w 8 wejść cyfrowych oraz 4 wyjścia cyfrowe, co pozwala na znaczną rozbudowę możliwości bazowej jednostki sterującej. Dzięki zastosowaniu nowoczesnej architektury, moduł zapewnia najwyższy poziom niezawodności w monitorowaniu funkcji bezpieczeństwa, takich jak wyłączniki awaryjne, kurtyny świetlne czy blokady drzwi ochronnych.

• 8 wejść cyfrowych: Pozwalają na podłączenie szerokiej gamy czujników i elementów sterowniczych, zapewniając precyzyjną diagnostykę stanu maszyny.
• 4 wyjścia cyfrowe: Umożliwiają bezpośrednie sterowanie elementami wykonawczymi lub przekazywanie sygnałów do nadrzędnych systemów sterowania PLC.
• Kompaktowa obudowa: Szerokość modułu wynosząca zaledwie 22,5 mm pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej.
• Szybka diagnostyka: Zintegrowane diody LED informują o stanie pracy, błędach oraz statusie wejść/wyjść, co skraca czas przestojów serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najbardziej rygorystycznymi normami bezpieczeństwa funkcjonalnego, co jest niezbędne w nowoczesnym przemyśle. Moduł PNOZ m EF 8DI4DO spełnia wymagania normy EN ISO 13849-1 na poziomie zapewnienia bezpieczeństwa PL e (Performance Level e) oraz normy IEC 62061 na poziomie nienaruszalności bezpieczeństwa SIL CL 3. Dzięki temu inżynierowie mogą być pewni, że system sterowania spełnia najwyższe światowe standardy ochrony zdrowia i życia operatorów maszyn. Urządzenie posiada również certyfikację CE oraz UL, co potwierdza jego dopuszczenie do użytku na rynkach międzynarodowych.

Zastosowanie

Moduł PILZ 772142 znajduje szerokie zastosowanie w aplikacjach wymagających precyzyjnego zarządzania sygnałami bezpieczeństwa. Jest idealnym rozwiązaniem dla producentów maszyn (OEM) oraz integratorów systemów automatyki. Typowe obszary wykorzystania obejmują:

• Przemysł motoryzacyjny: Monitorowanie linii montażowych i zrobotyzowanych gniazd produkcyjnych.
• Przemysł opakowaniowy: Zabezpieczanie maszyn pakujących, gdzie wymagana jest duża liczba sygnałów wejściowych przy ograniczonej przestrzeni.
• Logistyka i transport: Systemy przenośników i automatyczne magazyny wysokiego składowania.
• Obróbka materiałów: Prasy, frezarki i inne maszyny stwarzające wysokie ryzyko mechaniczne.

Wskazówki Montażowe

Prawidłowy montaż modułu PNOZ m EF 8DI4DO jest kluczowy dla zachowania ciągłości pracy systemu bezpieczeństwa. Urządzenie jest przeznaczone do montażu na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Moduł łączy się z jednostką bazową PNOZmulti 2 za pomocą dedykowanego konektora magistrali, który zapewnia szybką i bezbłędną komunikację wewnętrzną. Podczas podłączania przewodów do zacisków śrubowych lub sprężynowych (zależnie od wersji), należy przestrzegać zalecanego momentu dokręcania, aby uniknąć uszkodzeń mechanicznych lub problemów z rezystancją styku. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów o przekroju dostosowanym do obciążenia prądowego wyjść.

FAQ

• Czy moduł PNOZ m EF 8DI4DO może pracować samodzielnie? Nie, jest to moduł rozszerzeń, który do poprawnego działania wymaga połączenia z jednostką bazową systemu PNOZmulti 2.
• Jaki jest stopień ochrony obudowy? Obudowa posiada stopień ochrony IP20, co oznacza, że moduł musi być zamontowany w szafie sterowniczej chroniącej przed pyłem i wilgocią.
• Czy wyjścia modułu są bezpieczne? Wyjścia cyfrowe w tym module służą do standardowych operacji sterowniczych i sygnalizacyjnych; funkcje bezpieczeństwa o krytycznym znaczeniu powinny być realizowane zgodnie z projektem systemu PNOZmulti.
