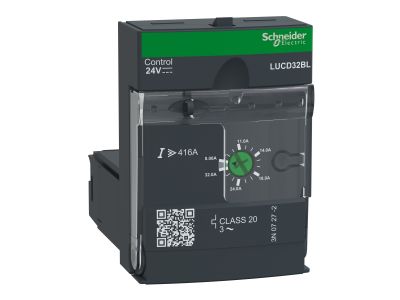

Zaawansowany moduł sterowania i diagnostyki TeSys U LUCD32BL przeznaczony do montażu w bazach zasilania LUB320 i LUB380, tworząc kompletny sterownik rozrusznika silnikowego. Urządzenie zapewnia pełną ochronę silników 3-fazowych o mocy do 15 kW przy 400 V, z regulowanym zakresem prądu znamionowego Ir 8–32 A i klasą wyłączania przeciążeniowego 20. Dedykowane do sterowania napięciem 24 V DC przez zaciski A1/A2 w bazie, co gwarantuje precyzyjną kontrolę rozruchu i bezpieczną pracę w instalacjach przemysłowych.

• Regulowany prąd znamionowy Ir 8–32 A: Dopasowanie zabezpieczeń do rzeczywistego obciążenia silnika – elastyczność konfiguracji bez konieczności wymiany modułu.
• Klasa wyłączania przeciążeniowego 20: Zaawansowana ochrona przed przegrzaniem silnika, zapewniająca dłuższą żywotność i niezawodność nawet w ciężkich warunkach pracy.
• Napięcie sterowania 24 V DC: Niskonapięciowy obwód sterowania zwiększający bezpieczeństwo personelu i umożliwiający integrację z systemami PLC oraz sterownikami.
• Wbudowane zabezpieczenia: zwarciowe (13 × Irmax), nadprądowe (14,2 × Ir), ochrona przed utratą fazy i zwarcie izolacji: Kompleksowa diagnostyka chroniąca silnik i instalację przed najczęstszymi awariami.
• Alarm przeciążenia cieplnego i przycisk testowy: Możliwość lokalnej (moduł LUFDA) lub zdalnej (moduł LULC) sygnalizacji oraz ręczne sprawdzenie działania zabezpieczeń.

Zgodność z Normami

Moduł LUCD32BL posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz Marine (w połączeniu z podstawą zasilania LUB), co potwierdza zgodność z międzynarodowymi wymaganiami bezpieczeństwa i eksploatacji w warunkach morskich.

Zastosowanie

Moduł sterowania TeSys U LUCD32BL jest dedykowany do budowy rozruszników silnikowych w systemach automatyki przemysłowej i budynkowej. Idealnie sprawdza się w aplikacjach wymagających precyzyjnej ochrony i diagnostyki silników 3-fazowych.

• Ochrona i sterowanie silników napędzających pompy, wentylatory, sprężarki – do 15 kW przy 400 V.
• Integracja z systemami PLC i sterownikami automatyki – niskonapięciowe sterowanie 24 V DC.
• Tworzenie rozruszników w rozdzielnicach głównych i podrozdzielnicach – montaż w bazach LUB320/LUB380.
• Zastosowania w przemyśle morskim i stoczniowym – certyfikat Marine zapewnia odporność na trudne warunki.

Wskazówki Montażowe

Montaż modułu LUCD32BL w bazie zasilania LUB320 lub LUB380 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Bazy montowane są na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego silnika. Moment dokręcania zacisków oraz konfigurację parametrów (ustawienie prądu Ir) należy przeprowadzić zgodnie z dokumentacją producenta.

FAQ

• Czy moduł LUCD32BL wymaga dodatkowego zasilania dla obwodu sterowania? Tak, moduł sterowany jest napięciem 24 V DC podawanym na zaciski A1/A2 w podstawie zasilania LUB.
• Jak ustawić prąd znamionowy Ir? Prąd reguluje się płynnie w zakresie 8–32 A pokrętłem na module – pozwala to dopasować ochronę do konkretnego silnika bez wymiany urządzenia.
• Czy moduł posiada przycisk do testowania zabezpieczeń? Tak, wbudowany przycisk testowy umożliwia symulację przeciążenia cieplnego, co ułatwia okresową kontrolę poprawności działania.
