Moduł sterowania zaawansowany klasa 20 4,5-18A 24VDC | LUCD18BL Schneider Electric

Opis i Kluczowe Cechy

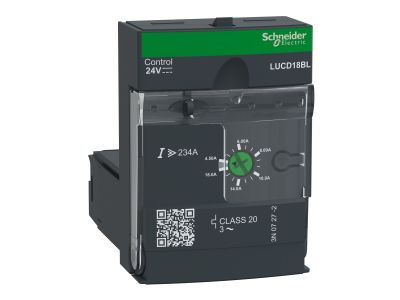

Moduł sterowania zaawansowany LUCD18BL to urządzenie przeznaczone do ochrony przeciążeniowej silników elektrycznych w układach sterowania. Kluczowe parametry wynikające z danych technicznych: regulowany zakres prądowy 4,5–18 A, napięcie sterowania 24 V DC oraz klasa wyzwalania 20. Produkt montowany jest w rozdzielnicach na szynie DIN, co ułatwia integrację z innymi elementami aparatury modułowej.

• Zakres nastaw prądowych 4,5–18 A: Umożliwia precyzyjne dopasowanie do znamionowego prądu silnika, zapewniając skuteczną ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Napięcie cewki 24 V DC: Przystosowany do sterowania niskonapięciowego, bezpieczny w instalacjach automatyki i kompatybilny z typowymi układami PLC oraz przekaźnikami.
• Klasa wyzwalania 20: Charakterystyka opóźniona odpowiednia dla silników o wysokim prądzie rozruchowym – minimalizuje ryzyko zadziałania podczas rozruchu, jednocześnie chroniąc przed długotrwałym przeciążeniem.
• Konstrukcja modułowa: Ułatwia szybki montaż na szynie TH35 oraz wymianę bez demontażu pozostałych elementów rozdzielnicy.
• Symbol LUCD18BL: Identyfikuje urządzenie w rodzinie zaawansowanych modułów sterowania, ułatwiając dobór i zamawianie odpowiedniego modelu.

Zgodność z Normami

Moduł sterowania LUCD18BL spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Szczegółowe numery norm oraz deklaracje zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł przeznaczony jest do stosowania w układach sterowania i zabezpieczeń silników elektrycznych w instalacjach przemysłowych oraz budynkowych. Sprawdza się w następujących scenariuszach:

• Ochrona przeciążeniowa silników w szafach sterowniczych – współpraca ze stycznikami i przekaźnikami.
• Element zestawów rozruchowych (np. gwiazda-trójkąt, softstart) – zapewnia ciągłość pracy w trudnych warunkach rozruchu.
• Automatyka budynkowa – sterowanie napędami wentylatorów, pomp, bram i rolet.
• Linie produkcyjne oraz maszyny – jako integralna część układów sterowania silnikami w przemyśle.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Moduł montuje się na szynie DIN TH35 w pozycji pionowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalny prąd obciążenia. Po zakończeniu montażu sprawdzić poprawność połączeń oraz ustawić żądany prąd nastawy w zakresie 4,5–18 A.

FAQ

• Jaki jest zakres nastaw prądowych modułu LUCD18BL? Zakres wynosi od 4,5 A do 18 A. Umożliwia to precyzyjne dopasowanie do znamionowego prądu zabezpieczanego silnika – pokrętło regulacji znajduje się na obudowie.
• Czy moduł wymaga zewnętrznego zasilania? Tak, napięcie sterowania cewki wynosi 24 V DC. Należy podać stabilizowane napięcie stałe o odpowiedniej wydajności prądowej (szczegóły w dokumentacji).
• Co oznacza klasa wyzwalania 20? Klasa 20 określa charakterystykę opóźnienia wyzwalania – urządzenie dopuszcza krótkotrwałe przeciążenia (typowe dla rozruchu silników), nie powodując zbędnych wyłączeń, a jednocześnie chroni przed długotrwałym przeciążeniem.
