Moduł sterowania zaawansowany klasa 20 3-12A 24VDC | LUCD12BL Schneider Electric

Opis i Kluczowe Cechy

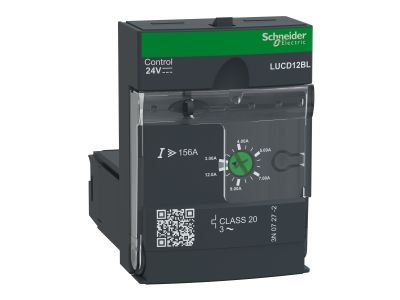

Moduł sterowania zaawansowany TeSys U LUCD12BL (symbol LUCD12BL) przeznaczony jest do montażu w bazach zasilania LUB120, LUB320 i LUB380, tworząc kompletny sterownik rozrusznika silnikowego. Regulowany prąd znamionowy Ir w zakresie 3–12 A pozwala dopasować zabezpieczenie do rzeczywistego obciążenia, a klasa wyłączania przeciążeniowego 20 gwarantuje selektywną i bezpieczną reakcję w przypadku przeciążeń. Moduł pracuje przy napięciu sterowania 24 V DC i jest dedykowany do ochrony silników 3-fazowych o mocy do 5,5 kW przy 400 V.

• Regulowany prąd znamionowy Ir 3–12 A: elastyczne dostosowanie do parametrów chronionego silnika bez konieczności wymiany modułu.
• Klasa wyłączania przeciążeniowego 20: niezawodne zabezpieczenie przed długotrwałym przeciążeniem z zachowaniem odpowiedniej rezerwy czasowej.
• Zwarcie przy 13 × Irmax i nadprąd przy 14,2 × Ir: szybka detekcja zwarć i nadprądów minimalizująca ryzyko uszkodzenia silnika i instalacji.
• Alarm przeciążenia cieplnego z obsługą lokalną (moduł LUFDA) lub zdalną (moduł LULC): umożliwia sygnalizację stanu ostrzegawczego przed wyłączeniem, co usprawnia diagnostykę.
• Przycisk testowy do symulacji przeciążenia: funkcja ułatwiająca sprawdzenie poprawności działania układu bez konieczności generowania rzeczywistego zwarcia.

Zgodność z Normami

Moduł LUCD12BL jest certyfikowany w połączeniu z bazą zasilania LUB zgodnie z wymaganiami norm IEC, UL, CSA, CCC, EAC oraz posiada atest Marine. Gwarantuje to spełnienie międzynarodowych standardów bezpieczeństwa i niezawodności w zastosowaniach przemysłowych i morskich.

Zastosowanie

Moduł sterowania zaawansowany LUCD12BL znajduje zastosowanie w układach rozruchu i ochrony silników 3-fazowych, szczególnie w automatyce przemysłowej i infrastrukturze budynkowej.

• Sterowanie i ochrona silników 3-fazowych o mocy do 5,5 kW (przy 400 V) w rozrusznikach TeSys U.
• Ochrona przed przeciążeniem, zwarciem, nadprądem, utratą fazy oraz zwarciem izolacji (ochrona urządzeń) w rozdzielnicach głównych i sterowniczych.
• Diagnostyka i sygnalizacja stanów awaryjnych – alarm przeciążenia cieplnego może być przekazywany lokalnie lub zdalnie do systemów nadrzędnych (PLC, SCADA).
• Zastosowania w energetyce, przemyśle maszynowym, stoczniach i instalacjach wymagających certyfikatu Marine.

Wskazówki Montażowe

Montaż modułu LUCD12BL może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł instaluje się w dedykowanej bazie zasilania LUB (LUB120, LUB320, LUB380) zamontowanej na szynie TH35 (DIN). Należy przestrzegać momentów dokręcania zacisków oraz przekrojów przewodów zgodnie z dokumentacją techniczną producenta – dobór przekroju do prądu znamionowego oraz napięcia 24 V DC. Przed pierwszym uruchomieniem zaleca się wykonanie testu symulacji przeciążenia przyciskiem testowym.

FAQ

• Czy moduł LUCD12BL ma wbudowane podświetlenie? Nie, moduł nie posiada wbudowanego podświetlenia. Sygnalizację stanu alarmu przeciążenia cieplnego można zrealizować za pomocą zewnętrznych modułów LUFDA (lokalnie) lub LULC (zdalnie).
• Jaki jest stopień ochrony modułu? W danych technicznych producenta nie podano konkretnego stopnia IP modułu. W typowych zastosowaniach w rozdzielnicach aparatura modułowa montowana w bazach LUB osiąga stopień ochrony IP20 (ochrona przed dotykiem palcem). Dla środowisk wilgotnych zaleca się stosowanie dodatkowych obudów.
• Jak ustawić prąd znamionowy Ir na module? Prąd znamionowy Ir ustawia się ręcznie za pomocą pokrętła regulacyjnego na przednim panelu modułu, w zakresie od 3 A do 12 A. Wartość należy dobrać zgodnie z prądem znamionowym chronionego silnika.
