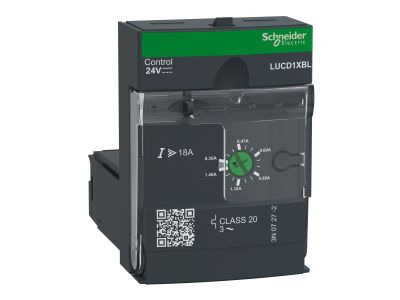

Moduł sterowania zaawansowany klasa 20 0,35-1,4A 24VDC | LUCD1XBL Schneider Electric

Opis i Kluczowe Cechy

Moduł sterowania zaawansowany o symbolu LUCD1XBL to urządzenie przeznaczone do precyzyjnej ochrony i sterowania obwodami silnikowymi. Charakteryzuje się klasą 20 oraz zakresem nastaw prądu od 0,35 A do 1,4 A, przy napięciu sterowania 24 V DC. Konstrukcja umożliwia łatwą integrację z nowoczesnymi systemami automatyki.

• Zakres nastaw prądu 0,35–1,4 A: Umożliwia precyzyjne dopasowanie do chronionego odbiornika, minimalizując ryzyko zbędnych wyłączeń przy jednoczesnym zapewnieniu skutecznej ochrony przeciążeniowej.
• Klasa 20: Gwarantuje odpowiednią charakterystykę wyzwalania dla standardowych zastosowań silnikowych, zapewniając niezawodne odcięcie zasilania w przypadku przeciążenia.
• Napięcie sterowania 24 V DC: Ułatwia podłączenie do sterowników PLC, przekaźników i innych elementów automatyki niskonapięciowej, zwiększając bezpieczeństwo obsługi.
• Montaż na szynie DIN TH35: Umożliwia szybki i wygodny montaż w rozdzielnicach oraz szafach sterowniczych, oszczędzając czas instalacji.
• Zasada działania oparta na ochronie termicznej: Zabezpiecza silniki przed pracą w warunkach przeciążenia, co przedłuża ich żywotność i zmniejsza ryzyko awarii.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw i posiada certyfikat CE. Zgodność ze standardami DIN oraz odpowiednimi normami branżowymi potwierdza jego bezpieczeństwo i niezawodność w typowych zastosowaniach przemysłowych.

Zastosowanie

Moduł LUCD1XBL przeznaczony jest do ochrony i sterowania silnikami elektrycznymi w instalacjach przemysłowych i budynkowych. Sprawdza się w układach wymagających precyzyjnej regulacji prądu wyzwalania.

• Ochrona przeciążeniowa silników jednofazowych i trójfazowych w maszynach produkcyjnych.
• Współpraca ze stycznikami w układach załączania i wyłączania odbiorników w systemach automatyki.
• Element zabezpieczający w liniach technologicznych, pompach, wentylatorach i sprężarkach.
• Integracja z przekaźnikami PLC w celu zdalnego monitorowania stanu obciążenia.

Wskazówki Montażowe

Montaż i podłączenie modułu sterowania mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na szynie DIN TH35. Należy bezwzględnie przestrzegać momentów dokręcania oraz przekrojów przewodów podanych w dokumentacji producenta. Zastosowanie nieodpowiednich przewodów może prowadzić do przegrzania i uszkodzenia urządzenia.

FAQ

• Czy moduł wymaga dodatkowego stycznika do pracy? Moduł może pracować samodzielnie jako zabezpieczenie przeciążeniowe, ale dla pełnej funkcji załączania/wyłączania zaleca się współpracę ze stycznikiem dobranym do prądu znamionowego odbiornika.
• Jaki jest stopień ochrony modułu? Producent nie podał konkretnego stopnia IP. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20 – urządzenie nie jest przystosowane do pracy w wilgotnym lub zapylonym otoczeniu bez dodatkowej obudowy.
• Jak ustawić zakres prądu na module? Zakres nastaw (0,35–1,4 A) należy ustawić za pomocą pokrętła lub suwaka zgodnie z opisem na obudowie. Wartość powinna odpowiadać prądowi znamionowemu chronionego silnika. Szczegółowe informacje znajdują się w instrukcji producenta.
