Moduł sterowania zaawansowany klasa 10 8-32A 24VDC | LUCB32BL Schneider Electric

Opis i Kluczowe Cechy

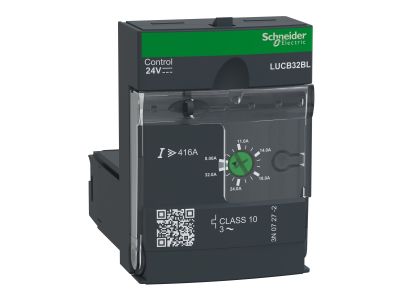

Zaawansowany moduł sterowania TeSys U, oznaczony symbolem LUCB32BL, to podstawowe zabezpieczenie i zaawansowane funkcje sterowania z możliwością komunikacji. Zaprojektowany dla prądów znamionowych od 8 do 32 A przy napięciu sterowania 24 V DC, zapewnia niezawodną ochronę przeciążeniową w klasie wyzwalania 10. Dzięki szerokiemu zakresowi prądowemu i możliwości konfiguracji z modułami komunikacyjnymi (ASILUFC5, LUFC00, LUFDH11 i inne) stanowi elastyczne rozwiązanie w systemach automatyki przemysłowej.

• Zakres prądowy 8…32 A: Elastyczne dopasowanie do różnych silników i odbiorników, możliwość regulacji bez wymiany całego modułu.
• Klasa wyzwalania 10: Szybka ochrona przed przeciążeniem, chroni silnik i instalację przed przegrzaniem.
• Napięcie sterowania 24 V DC: Bezpieczne niskie napięcie, kompatybilne z nowoczesnymi sterownikami PLC i systemami automatyki.
• Zastosowanie do silników o mocy do 18,5 kW (690 V AC): Obsługa silników w sieciach 400…690 V, idealny do napędów przemysłowych.
• Kompatybilność z modułami komunikacyjnymi TeSys U: Umożliwia integrację z systemami nadzoru i sterowania (AS-Interface, Profibus, DeviceNet itp.).

Zgodność z Normami

Moduł LUCB32BL jest zgodny z normą IEC 60947-6-2 (aparatura sterownicza – przełączniki i sterowniki do silników) oraz UL 508 (standard bezpieczeństwa dla aparatury sterowniczej w Ameryce Północnej). Posiada certyfikację CE potwierdzającą spełnienie wymogów Unii Europejskiej.

Zastosowanie

Moduł LUCB32BL przeznaczony jest do podstawowego zabezpieczenia i zaawansowanego sterowania silnikami elektrycznymi w instalacjach przemysłowych. Dzięki wbudowanej komunikacji sprawdza się w rozproszonych systemach automatyki.

• Sterowanie i zabezpieczenie silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Wysyłanie sygnałów sterujących do styczników, przekaźników lub wejść PLC w układach rozruchu bezpośredniego i gwiazda-trójkąt.
• Integracja z systemami monitorowania i diagnostyki poprzez podłączenie modułów komunikacyjnych TeSys U (ASILUFC5, LUFC00, LUFDA01 itp.).
• Zastosowanie w szafach sterowniczych i rozdzielnicach jako samodzielny wyłącznik silnikowy z funkcją przeciążeniową i zwarciową (przy współpracy z bezpiecznikami).

Wskazówki Montażowe

Montaż i podłączenie modułu LUCB32BL może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z dokumentacją producenta). Należy stosować przewody o przekroju dobranym do prądu znamionowego, a moment dokręcania śrub zacisków – zgodnie z instrukcją TeSys U. Przed uruchomieniem sprawdzić poprawność ustawień zakresu prądowego oraz konfiguracji modułów dodatkowych.

FAQ

• Czy moduł LUCB32BL wymaga dodatkowego zasilania sterowniczego? Tak, napięcie sterowania wynosi 24 V DC – należy je doprowadzić do odpowiednich zacisków. Bez tego moduł nie zadziała.
• Jaką klasę wyzwalania przeciążeniowego realizuje ten moduł? Klasę 10 – zgodnie z normą IEC 60947-6-2. Oznacza to, że wyzwolenie w przypadku przeciążenia następuje w czasie do 10 sekund przy prądzie 7,2-krotności nastawy.
• Czy mogę użyć modułu do bezpośredniego załączania silnika bez stycznika? Moduł LUCB32BL jest przeznaczony do zabezpieczenia przeciążeniowego i komunikacji. Do łączenia obwodu głównego silnika wymagany jest stycznik lub łącznik silnikowy (np. z serii TeSys). Sam moduł nie posiada styków głównych.
