Moduł sterowania zaawansowany klasa 10 4,5-18A 24VDC | LUCB18BL Schneider Electric

Opis i Kluczowe Cechy

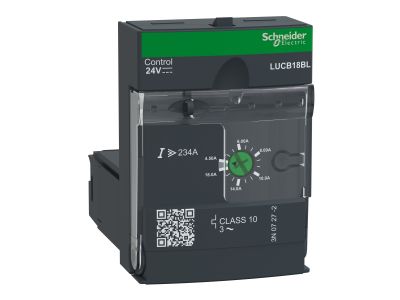

Moduł sterowania zaawansowany TeSys U, symbol LUCB18BL, przeznaczony do montażu w bazach zasilania LUB320, LUB380 i LUB380. Zapewnia kompleksową ochronę i diagnostykę silników 3-fazowych do 7,5 kW przy 400 V. Prąd znamionowy Ir regulowany w zakresie 4,5–18 A umożliwia precyzyjne dopasowanie do parametrów silnika, a klasa wyzwalania przeciążeniowego 10 gwarantuje szybkie odłączenie w przypadku przeciążenia termicznego, chroniąc uzwojenia przed uszkodzeniem.

• Regulowany prąd znamionowy Ir 4,5–18 A: Umożliwia optymalne dopasowanie zabezpieczeń do konkretnego silnika bez konieczności stosowania dodatkowych przekładników.
• Klasa wyzwalania przeciążeniowego 10: Zapewnia szybką reakcję na przeciążenia, minimalizując ryzyko przegrzania i wydłużając żywotność silnika.
• Ochrona przeciwzwarciowa (13 × Irmax) i nadprądowa (14,2 × Ir): Skutecznie odcina zasilanie przy zwarciu lub nadmiernym wzroście prądu, zabezpieczając instalację i odbiornik.
• Detekcja utraty fazy i zwarcia izolacji (ochrona urządzeń): Zapobiega pracy silnika w niebezpiecznych warunkach, chroniąc przed uszkodzeniami mechanicznymi i elektrycznymi.
• Alarm przeciążenia cieplnego i przycisk testowy: Umożliwia lokalną (przez moduł LUFDA) lub zdalną (LULC) sygnalizację przekroczenia temperatury oraz ręczne symulowanie przeciążenia w celu weryfikacji działania układu.

Zgodność z Normami

Moduł LUCB18BL jest certyfikowany w połączeniu z podstawą zasilania LUB zgodnie z normami IEC, UL, CSA, CCC, EAC oraz posiada aprobatę morską (Marine). Gwarantuje to niezawodność i bezpieczeństwo w instalacjach wymagających międzynarodowych certyfikatów.

Zastosowanie

Moduł przeznaczony jest do budowy rozruszników silnikowych TeSys U w szafach sterowniczych i rozdzielnicach przemysłowych. Idealnie sprawdza się w aplikacjach wymagających pełnej ochrony i diagnostyki silników trójfazowych.

• Sterowanie i ochrona silników 3-fazowych o mocy do 7,5 kW @400 V w maszynach produkcyjnych, pompach, wentylatorach.
• Integracja z systemami automatyki przemysłowej – możliwość zdalnego monitorowania stanu przeciążenia cieplnego za pomocą modułów komunikacyjnych (LULC).
• Tworzenie układów rozruszników w bazach LUB320, LUB380, LUB380 – oszczędność miejsca i uproszczone okablowanie.
• Wykorzystanie w aplikacjach z wymogami certyfikatów morskich – sprawdzony w instalacjach okrętowych.

Wskazówki Montażowe

Montaż modułu LUCB18BL może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia zasilającego. Moduł należy instalować w dedykowanej bazie zasilania LUB (szyna TH35/DIN). Przekrój przewodów przyłączeniowych dobrać zgodnie z regulowanym prądem znamionowym oraz obciążalnością prądową. Moment dokręcania zacisków oraz pozostałe parametry montażowe stosować zgodnie z dokumentacją producenta. Bezwzględnie przestrzegać zasad bezpieczeństwa – przed jakimikolwiek pracami upewnić się, że obwód jest odłączony od napięcia.

FAQ

• Czy moduł LUCB18BL posiada podświetlenie? Nie, moduł nie jest wyposażony w podświetlenie. Do sygnalizacji stanu pracy przewidziano alarm przeciążenia cieplnego (współpracujący z modułami LUFDA/LULC) oraz przycisk testowy do symulacji przeciążenia.
• Jaki jest stopień ochrony modułu? Moduł przeznaczony jest do montażu w rozdzielnicy, gdzie standardowo obowiązuje stopień ochrony IP20. Dokładny stopień ochrony całego układu (baza + moduł) należy sprawdzić w dokumentacji bazy LUB.
• Czy moduł ma fizyczne styki pomocnicze? Nie, LUCB18BL jest zaawansowanym modułem elektronicznym, który nie zawiera styków mechanicznych. Sterowanie i diagnostyka odbywa się poprzez interfejs w bazie LUB oraz opcjonalne moduły komunikacyjne.
