Moduł sterowania zaawansowany klasa 10 3-12A 24VDC | LUCB12BL Schneider Electric

Opis i Kluczowe Cechy

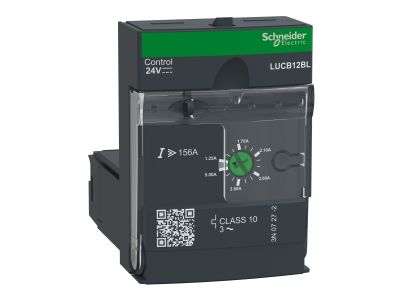

Zaawansowany moduł sterowania LUCB12BL z rodziny TeSys U firmy Schneider Electricder Electric przeznaczony jest do podstawowego zabezpieczenia i zaawansowanych funkcji sterowania z komunikacją. Urządzenie pracuje w zakresie prądu nastawczego 3–12 A przy napięciu sterowania 24 V DC, co pozwala na precyzyjną ochronę silników o mocy do 5,5 kW przy 400–440 V AC i do 9 kW przy 690 V AC. Dzięki klasie wyzwalania 10 zapewnia skuteczną ochronę przeciążeniową w zastosowaniach przemysłowych.

• Prąd nastawczy 3…12 A (klasa 10): Umożliwia zabezpieczenie silników o zróżnicowanej mocy w szerokim zakresie prądów znamionowych, gwarantując ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Napięcie sterowania 24 V DC: Zapewnia bezpieczne i energooszczędne sterowanie modułem w systemach niskonapięciowych, idealne do automatyki przemysłowej i sterowników PLC.
• Moc silnika do 9 kW przy 690 V AC: Umożliwia bezpośrednie zabezpieczanie silników o podwyższonym napięciu zasilania, co zwiększa elastyczność aplikacji w różnych sieciach.
• Kategoria użytkowania AC-41, AC-43, AC-44: Gwarantuje niezawodną pracę przy sterowaniu silnikami o różnym charakterze obciążenia – od lekkiego do ciężkiego rozruchu.
• Kompensacja temperaturowa w zakresie -25…70 °C: Utrzymuje dokładność nastaw niezależnie od warunków otoczenia, co przekłada się na stabilną ochronę w trudnych środowiskach przemysłowych.

Zgodność z Normami

Moduł LUCB12BL spełnia wymagania normy IEC 60947-6-2 (aparatatura łączeniowa i sterownicza – wyłączniki do ochrony silników) oraz normy UL 508 (aparatura sterownicza dla USA/Kanada). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Zaawansowany moduł sterowania LUCB12BL znajduje zastosowanie w systemach zabezpieczenia i sterowania silnikami elektrycznymi, szczególnie w aplikacjach wymagających komunikacji i podstawowej diagnostyki. Polecany jest do:

• Bezpośredniego zabezpieczania i sterowania trójfazowymi silnikami asynchronicznymi w maszynach przemysłowych i urządzeniach transportowych.
• Budowy rozdzielnic silnikowych z funkcją łączności (moduły komunikacyjne ASILUFC5/ASILUFC51/LUFC00 itp.) w systemach automatyki.
• Realizacji układów zaawansowanego sterowania i sygnalizacji stanów pracy w instalacjach przemysłowych i komercyjnych.
• Wymiany w istniejących systemach TeSys U jako element modernizacji i rozbudowy funkcji ochronnych.

Wskazówki Montażowe

Montaż modułu LUCB12BL powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obowiązującymi normami dla prądu nastawczego i warunków instalacji. Moment dokręcania śrub zacisków należy stosować według dokumentacji producenta. Nie przekraczać podanych parametrów pracy.

FAQ

• Czy moduł LUCB12BL posiada podświetlenie lub sygnalizację LED? W dostarczonych danych nie ma informacji o wbudowanym podświetleniu. Moduł przeznaczony jest do współpracy z dodatkowymi akcesoriami sygnalizacyjnymi i komunikacyjnymi (np. LUFC00, LUFDA10).
• Jaki stopień ochrony ma ten moduł? Dokumentacja nie podaje stopnia ochrony IP. Standardowo urządzenia montowane w rozdzielnicy mają IP20 (brak danych nie pozwala stwierdzić innego). Zalecamy montaż w obudowie o odpowiednim IP.
• Jaki tryb pracy styku – czy jest to styk normalnie otwarty (NO) czy normalnie zamknięty (NC)? Moduł LUCB12BL jest zaawansowanym układem sterowania z zabezpieczeniem przeciążeniowym. Nie określono konfiguracji styków pomocniczych – szczegóły należy sprawdzić w karcie katalogowej producenta.
