Moduł sterowania zaawansowany klasa 10 1,25-5A 24VDC | LUCB05BL Schneider Electric

Opis i Kluczowe Cechy

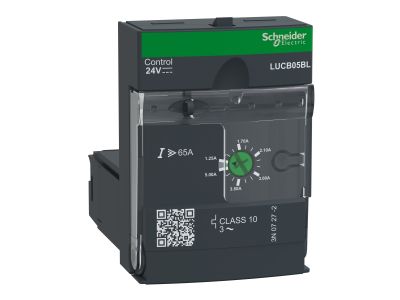

Zaawansowana jednostka sterująca Schneider Electric z serii TeSys U, model LUCB05BL, to wysokiej klasy moduł diagnostyczny zaprojektowany do współpracy z bazami zasilającymi LUB120, LUB320 oraz LUB380. Urządzenie dedykowane jest do obsługi silników trójfazowych o mocy do 1,5 kW przy napięciu 400V, oferując precyzyjny zakres regulacji prądu znamionowego Ir od 1,25 A do 5 A. Dzięki zastosowaniu klasy wyzwalania 10, moduł gwarantuje optymalną ochronę termiczną w standardowych warunkach rozruchu.

• Szeroki zakres ochrony: Moduł zabezpiecza przed skutkami zwarć (próg 13 x Irmax), nadprądami (14,2 x Ir), utratą fazy oraz zwarciami izolacji.
• Diagnostyka i Alarmy: Zintegrowany alarm przeciążenia cieplnego umożliwia lokalną sygnalizację (z modułem LUFDA) lub zdalne monitorowanie stanu pracy (poprzez moduł komunikacyjny LULC).
• Funkcja Testowa: Wbudowany przycisk testowy pozwala na bezpieczną symulację przeciążenia, co ułatwia weryfikację poprawności działania układów sterowania bez narażania silnika.
• Napięcie sterowania: Jednostka pracuje przy napięciu 24V DC, co jest standardem w nowoczesnych systemach automatyki przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. W połączeniu z dedykowaną podstawą zasilającą LUB, moduł LUCB05BL posiada certyfikację uznawaną na rynkach globalnych, w tym: IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie (Marine). Zapewnia to pełną zgodność z wymaganiami dotyczącymi aparatury niskiego napięcia i pozwala na stosowanie urządzenia w najbardziej wymagających aplikacjach przemysłowych na całym świecie.

Zastosowanie

Moduł LUCB05BL znajduje szerokie zastosowanie w systemach sterowania napędami, gdzie kluczowa jest niezawodność i kompaktowa budowa. Jest idealnym rozwiązaniem dla:

• Przemysłu maszynowego (OEM): Budowa kompaktowych rozruszników silnikowych o wysokiej gęstości upakowania.
• Systemów HVAC: Sterowanie wentylatorami i pompami o mocy do 1,5 kW.
• Linii produkcyjnych: Gdzie wymagana jest szybka diagnostyka i minimalizacja przestojów dzięki precyzyjnym alarmom termicznym.
• Aplikacji morskich: Dzięki odpowiednim certyfikatom, moduł może pracować w trudnych warunkach na jednostkach pływających.

Wskazówki Montażowe

Instalacja modułu LUCB05BL jest intuicyjna dzięki systemowi wtykowemu TeSys U. Przed montażem należy upewnić się, że baza zasilająca (LUB120/320/380) jest odłączona od napięcia. Moduł należy wsunąć w gniazdo bazy, aż do momentu zablokowania zatrzasków. Sterowanie odbywa się poprzez zaciski A1/A2 zlokalizowane w bazie zasilającej, do których należy doprowadzić napięcie 24V DC. Należy pamiętać o precyzyjnym nastawieniu prądu Ir na panelu przednim modułu, dopasowując go do prądu znamionowego chronionego silnika. Zaleca się regularne sprawdzanie momentu dokręcania zacisków w bazie zasilającej, aby uniknąć przegrzania styków.

FAQ

• Czy moduł LUCB05BL wymaga zewnętrznego zasilania? Tak, do sterowania rozrusznikiem wymagane jest podanie napięcia 24V DC na zaciski sterujące bazy zasilającej.
• Jaka jest różnica między klasą 10 a klasą 20? Klasa 10 oznacza, że przy prądzie równym 7,2 x Ir urządzenie wyłączy się w czasie od 4 do 10 sekund, co jest standardem dla większości silników przemysłowych.
• Czy mogę monitorować stan urządzenia przez sieć komunikacyjną? Tak, po doposażeniu zestawu w moduł komunikacyjny LULC (np. Modbus, CANopen), dane diagnostyczne mogą być przesyłane do sterownika PLC.
