Moduł sterowania zaawansowany klasa 10 1,25-5A 110/240V AC/DC | LUCB05FU Schneider Electric

Opis i Kluczowe Cechy

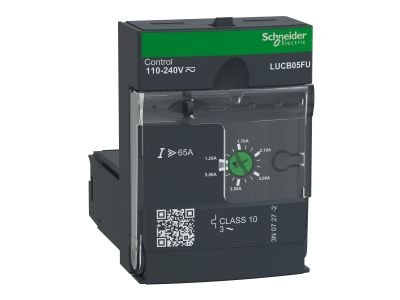

Zaawansowany moduł sterowania TeSys U, symbol LUCB05FU, przeznaczony do podstawowego zabezpieczenia silników oraz zaawansowanych funkcji sterowania i komunikacji w systemie TeSys. Urządzenie oferuje zakres prądowy 1,25–5 A, napięcie sterujące 110–240 V AC / 110–220 V DC oraz klasę wyzwalania przeciążeniowego 10. Umożliwia pracę w kategoriach użytkowania AC‑41, AC‑43 i AC‑44, a moc silnika może sięgać 3 kW przy 690 V AC. Moduł współpracuje z akcesoriami komunikacyjnymi (LUFC00, LUFDA01, LUFDA10, LUFDH11, LUFN.., LUFV2, LUFW10).

• Zakres prądowy 1,25–5 A: elastyczne dopasowanie do silników o różnej mocy – jeden moduł obsługuje wiele aplikacji bez konieczności zmiany urządzenia.
• Napięcie sterujące 110–240 V AC / 110–220 V DC: uniwersalność zasilania – może być stosowany zarówno w instalacjach prądu przemiennego, jak i stałego.
• Klasa wyzwalania przeciążeniowego 10: optymalna ochrona silnika przed długotrwałym przeciążeniem, zgodna z wymaganiami norm IEC 60947‑6‑2.
• Kategorie użytkowania AC‑41, AC‑43, AC‑44: odpowiedni do sterowania odbiornikami rezystancyjnymi, silnikami o dużym prądzie rozruchowym oraz obwodami o charakterze mieszanym.
• Kompensacja temperaturowa w zakresie –25…70 °C: zachowanie stałej charakterystyki wyzwalania niezależnie od temperatury otoczenia – niezawodność w zmiennych warunkach pracy.

Zgodność z Normami

Moduł LUCB05FU jest zgodny z normą IEC 60947‑6‑2 (kategoria AC‑41, AC‑43, AC‑44, klasa 10) oraz z normą UL 508. Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw unijnych.

Zastosowanie

Zaawansowany moduł sterowania TeSys U LUCB05FU dedykowany jest do zabezpieczania i sterowania silnikami elektrycznymi w instalacjach przemysłowych i komercyjnych. Dzięki wbudowanej komunikacji z modułami rozszerzeń może pełnić funkcje zarówno ochronne, jak i sygnalizacyjno‑sterujące.

• Podstawowe zabezpieczenie przeciążeniowe silników 3‑fazowych o mocy do 1,5 kW (400 V), 2,2 kW (500 V) i 3 kW (690 V).
• Integracja z systemem TeSys U – możliwość rozbudowy o moduły komunikacyjne (LUFC00, LUFDA01, LUFDA10, LUFDH11, LUFN.., LUFV2, LUFW10) do zdalnego monitorowania i sterowania.
• Sterowanie w kategoriach AC‑41, AC‑43, AC‑44 – odpowiednie dla odbiorników rezystancyjnych, silników klatkowych oraz obciążeń mieszanych.
• Automatyka budynkowa i przemysłowa – zastosowanie w szafach sterowniczych, rozdzielnicach i układach PLC.

Wskazówki Montażowe

Montaż i podłączenie modułu LUCB05FU może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP20. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu znamionowego obwodu. Moment dokręcania śrub zacisków – stosować wartości podane w dokumentacji producenta. Przed pierwszym uruchomieniem należy sprawdzić nastawę prądową modułu (1,25–5 A) oraz poprawność połączeń.

FAQ

• Jaki jest zakres nastawy prądu w module LUCB05FU? Zakres regulacji wynosi od 1,25 A do 5 A. Umożliwia dopasowanie do silników o różnej mocy znamionowej.
• Czy moduł działa na napięciu stałym? Tak, napięcie sterujące może być stałe w zakresie 110–220 V DC oraz przemienne 110–240 V AC (50/60 Hz).
• Czy moduł kompensuje temperaturę otoczenia? Tak, urządzenie posiada kompensację temperaturową w zakresie od –25 °C do +70 °C, co zapewnia stabilną charakterystykę wyzwalania w zmiennych warunkach.
