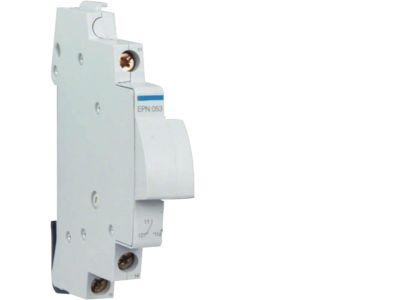

Moduł sterowania sygnałem ciągłym do przekaźników bistabilnych 24-230VAC | EPN053 Hager

Opis i Kluczowe Cechy

Moduł sterowania sygnałem ciągłym EPN053 przeznaczony jest do współpracy z przekaźnikami bistabilnymi. Urządzenie zasilane napięciem 24–230 V AC umożliwia podanie ciągłego sygnału sterującego, co pozwala na precyzyjne przełączanie stanu przekaźnika bez konieczności stosowania impulsów. Szerokość modułu nie została sprecyzowana w danych producenta – typowo dla aparatury modułowej montowanej na szynie TH35.

• Napięcie zasilania 24–230 V AC: uniwersalny zakres napięć roboczych umożliwia stosowanie modułu zarówno w instalacjach niskonapięciowych, jak i standardowych obwodach 230 V, bez konieczności stosowania dodatkowych przetwornic.
• Sygnał ciągły do przekaźników bistabilnych: zapewnia stabilne utrzymanie wybranego stanu przekaźnika (ON/OFF) przez cały czas podania napięcia, eliminując potrzebę generowania impulsów – upraszcza okablowanie i logikę sterowania.
• Kompaktowa konstrukcja modułowa: urządzenie zaprojektowane do montażu w rozdzielnicach na szynie DIN TH35, oszczędza miejsce w szafie sterowniczej.
• Brak dodatkowych elementów wykonawczych: moduł nie zawiera styków ani przekaźnika – pełni funkcję wyłącznie sterującą, co minimalizuje ryzyko uszkodzeń mechanicznych i zwiększa niezawodność układu.

Zgodność z Normami

Producent deklaruje zgodność modułu EPN053 z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Urządzenie zostało zaprojektowane zgodnie z dobrą praktyką inżynierską dla aparatury modułowej stosowanej w rozdzielnicach niskiego napięcia. W przypadku braku szczegółowych danych dotyczących konkretnych norm należy kierować się ogólnymi wymaganiami dla instalacji elektrycznych (np. IEC 60364).

Zastosowanie

Moduł EPN053 znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest zdalne przełączanie przekaźników bistabilnych za pomocą ciągłego sygnału napięciowego. Dzięki szerokiemu zakresowi napięć sprawdza się zarówno w instalacjach nowych, jak i modernizowanych.

• Sterowanie oświetleniem za pomocą przekaźników bistabilnych w systemach inteligentnego budynku.
• Przełączanie obwodów w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Zastępowanie impulsowych sygnałów sterujących w starszych instalacjach – uproszczenie okablowania i logiki.
• Współpraca z systemami PLC lub przyciskami monostabilnymi do zdalnego załączania/wyłączania odbiorników.

Wskazówki Montażowe

Montaż oraz demontaż modułu EPN053 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 w obrębie rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz maksymalny przekrój przewodów – stosownie do dokumentacji producenta (jeżeli dostępna). Po zakończeniu instalacji sprawdzić poprawność połączeń i zasilania przed ponownym załączeniem napięcia.

FAQ

• Jakie napięcie zasilania może być podawane na moduł? Moduł EPN053 pracuje w zakresie napięć przemiennych 24–230 V AC. Należy upewnić się, że podawane napięcie mieści się w tym zakresie – przekroczenie może uszkodzić urządzenie.
• Czy moduł wymaga zewnętrznego zasilacza? Nie, moduł zasilany jest bezpośrednio z obwodu sterującego napięciem 24–230 V AC. Nie wymaga dodatkowego zasilacza.
• Jaki jest stopień ochrony modułu? Producent nie podał konkretnej wartości IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi o średnicy ≥12,5 mm). Moduł nie jest przystosowany do pracy w warunkach wilgotnych ani zapylonych.
