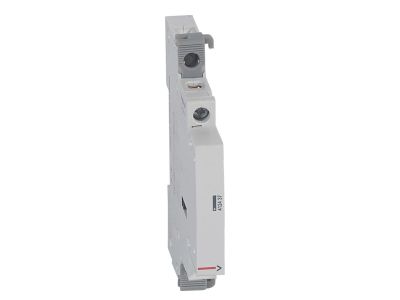

Moduł sterowania przez zestyk dla przekaźników bistabilnych PB400 | 412437 Legrand

Opis i Kluczowe Cechy

Moduł sterowania przez zestyk 412437 przeznaczony jest do współpracy z przekaźnikami bistabilnymi serii PB400. Dzięki kompaktowej szerokości 1 modułu (17,5 mm) pozwala na oszczędne zagospodarowanie szyny DIN w rozdzielnicy, a jednocześnie umożliwia wygodne sterowanie przekaźnika za pomocą zewnętrznego styku przełącznego – np. z programatora czasowego, termostatu lub innego urządzenia sterującego.

• Szerokość 1 modułu (17,5 mm): minimalizuje zajmowaną przestrzeń na szynie DIN, co umożliwia budowę bardziej rozbudowanych układów w ograniczonych rozdzielnicach.
• Sterowanie przez zestyk przełączny: pozwala na integrację z dowolnym zewnętrznym stykiem (NO/NC) – idealne do współpracy z programatorami czasowymi, termostatami, czujnikami lub stykami pomocniczymi.
• Montaż z lewej strony przekaźnika: upraszcza okablowanie i umożliwia logiczną oraz czytelną budowę ciągu aparatury modułowej.
• Kompatybilność ze stykiem pomocniczym 412429: rozszerza funkcjonalność systemu – możliwość dodania dodatkowego sygnalizowania lub sterowania bez konieczności stosowania dodatkowych modułów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i standardem DIN. Posiada oznaczenie CE, co potwierdza jego zgodność z wymogami Unii Europejskiej. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta gwarantują niezawodne działanie w instalacjach budynkowych.

Zastosowanie

Moduł sterowania przez zestyk 412437 znajduje zastosowanie w instalacjach wymagających zdalnego lub automatycznego sterowania przekaźnikami bistabilnymi. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących rozdzielnic.

• Sterowanie przekaźnikiem bistabilnym PB400 za pomocą wyjścia programatora czasowego (np. do sterowania oświetleniem według harmonogramu).
• Impulsowe załączanie/wyłączanie obwodów z termostatu lub czujnika temperatury – idealne do zarządzania ogrzewaniem elektrycznym.
• Integracja z przyciskami lub stykami pomocniczymi w układach automatyki budynkowej – umożliwia scentralizowane sterowanie grupami odbiorników.
• Rozszerzenie funkcji sygnalizacyjnych poprzez styki pomocnicze w systemach sterowania oświetleniem i żaluzjami.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym obwodu oraz obowiązującymi normami. Moment dokręcania zacisków oraz zalecany typ i przekrój przewodów – zgodnie z dokumentacją techniczną producenta dostarczoną wraz z urządzeniem. Moduł przyłączany jest z lewej strony przekaźnika bistabilnego PB400; zaleca się stosowanie dedykowanych zwór grzebieniowych lub odpowiedniego okablowania.

FAQ

• Czy moduł posiada podświetlenie? Nie, moduł sterowania przez zestyk 412437 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Sygnalizacja stanu może być realizowana za pomocą zewnętrznych wskaźników lub styków pomocniczych.
• Jaki stopień ochrony ma ten moduł? Producent nie podaje konkretnej wartości IP dla tego akcesorium. Standardowo aparatura modułowa do rozdzielnic montowanych wewnątrz pomieszczeń oferuje stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy ≥ 12,5 mm i brak ochrony przed wilgocią. Należy montować go w rozdzielnicy o odpowiedniej klasie ochronności.
• W jakim trybie pracuje styk wejściowy modułu? Moduł akceptuje sygnał sterujący z zewnętrznego styku przełącznego (np. NO/NC). Nie jest to styk wewnętrzny – moduł interpretuje zmianę stanu (zwarcie/rozwarcie) i przełącza przekaźnik. Sygnał może być podawany z programatora czasowego, przycisku lub innego urządzenia wyposażonego w zestyk bezpotencjałowy.
