Moduł sterowania grupowego dla przekaźnika PB400, 24VAC, 230VAC | 412436 Legrand

Opis i Kluczowe Cechy

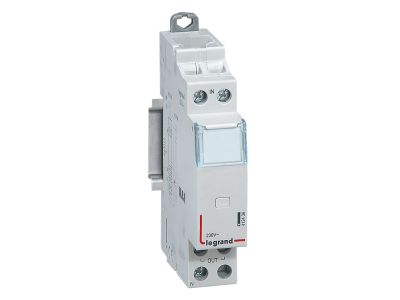

Moduł sterowania grupowego o symbolu 412436 przeznaczony do współpracy z przekaźnikami bistabilnymi PB400. Urządzenie dostępne w wersjach z napięciem sterowania 24 V~ oraz 230 V~, pozwala na centralne załączanie i wyłączanie całych grup przekaźników z jednego punktu. Kompaktowa obudowa o szerokości 1 modułu (17,5 mm) minimalizuje zajętość szyny DIN.

• Napięcie sterowania 24 V~ lub 230 V~: Możliwość wyboru wersji dopasowanej do istniejącej instalacji sterowniczej – niskie napięcie dla bezpieczeństwa lub standardowe 230 V dla bezpośredniego wysterowania z obwodów oświetleniowych.
• Szerokość 1 moduł (17,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, pozwalając na montaż większej liczby funkcji w ograniczonej przestrzeni.
• Kompatybilność z przekaźnikami bistabilnymi PB400: Dedykowany moduł rozszerzający funkcjonalność systemu – umożliwia sterowanie grupowe bez dodatkowych przekaźników pośredniczących.
• Współpraca z modułem sterowania centralnego (ref. 412434): Każdy przekaźnik wyposażony w moduł centralny może być zdalnie włączany/wyłączany z jednego punktu grupowego.
• Montaż z lewej strony przekaźnika: Szybkie i intuicyjne łączenie – moduł jest bezpośrednio przylegający, co ogranicza okablowanie.

Zgodność z Normami

Przekaźniki bistabilne PB400, z którymi współpracuje moduł, spełniają wymagania normy EN 60669-2-2. Sam moduł sterowania grupowego został zaprojektowany jako integralna część systemu, zapewniająca niezawodne działanie w instalacjach zgodnych z europejskimi standardami. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Moduł sterowania grupowego znajduje zastosowanie w instalacjach wymagających scentralizowanego zarządzania wieloma obwodami oświetleniowymi lub innymi odbiornikami sterowanymi przekaźnikami bistabilnymi.

• Sterowanie grupami oświetlenia w budynkach biurowych i użyteczności publicznej – jednoczesne włączanie/wyłączanie wszystkich świateł w strefie z jednego przycisku.
• Automatyka budynkowa – integracja z systemami BMS do centralnego wyłączania obciążeń przy opuszczaniu budynku.
• Sterowanie impulsowe dla styczników i przekaźników – wysyłanie sygnałów grupowych do cewek urządzeń wykonawczych.
• Instalacje hotelowe i szpitalne – centralny przycisk "wszystko wyłącz" w pokojach gościnnych lub salach zabiegowych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Moduł przyłączany jest z lewej strony przekaźnika bistabilnego PB400, który musi być wyposażony w moduł sterowania centralnego (ref. 412434). Przekrój przewodów należy dobrać do prądu obciążenia. Moment dokręcania zacisków zgodnie z dokumentacją producenta.

FAQ

• Czy moduł wymaga podświetlenia? Czy ma wbudowaną diodę LED sygnalizacyjną? W dostępnych danych nie ma informacji o podświetleniu lub diodzie LED. Moduł jest urządzeniem sterującym bez własnej sygnalizacji – stan pracy może być odczytywany po pozycji przekaźników w grupie.
• Jaki jest stopień ochrony modułu? Stopień ochrony nie został podany w karcie katalogowej. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak w tym produkcie nie mamy potwierdzenia – zalecamy montaż w szczelnej rozdzielnicy o odpowiednim IP.
• Czy moduł działa w trybie styku (NO/NC)? Moduł sterowania grupowego nie posiada własnych styków – wysyła sygnał sterujący do modułów centralnych w przekaźnikach bistabilnych. To przekaźniki bistabilne mają styki (np. 1NO, 2NO itp.), które zmieniają stan pod wpływem impulsu z modułu grupowego.
