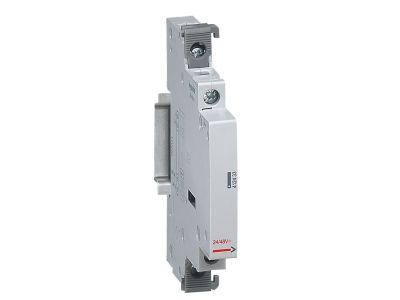

Moduł sterowania centralnego dla przekaźników bistabilnych PB410 | 412433 Legrand

Opis i Kluczowe Cechy

Moduł sterowania centralnego PB410 o symbolu 412433 to dedykowane wyposażenie do przekaźników bistabilnych serii PB400 z napięciem sterującym 24 V~. Umożliwia centralne załączanie i wyłączanie wielu przekaźników z jednego punktu, co upraszcza obsługę instalacji. Dzięki szerokości zaledwie 0,5 modułu (8,75 mm) oszczędza miejsce w rozdzielnicy, a montaż z lewej strony przekaźnika zapewnia szybką i łatwą integrację bez dodatkowych przewodów.

• Napięcie sterowania 24 V~: zapewnia bezproblemową współpracę z przekaźnikami bistabilnymi w standardowych instalacjach automatyki budynkowej.
• Szerokość 0,5 modułu (8,75 mm): minimalne zajęcie miejsca na szynie TH35, umożliwiające gęstą zabudowę w rozdzielnicy.
• Centralne sterowanie: załączanie i wyłączanie grupy przekaźników bistabilnych z jednego przycisku – wygoda i redukcja liczby elementów sterujących.
• Montaż z lewej strony przekaźnika: bezpośrednie sąsiedztwo bez konieczności stosowania dodatkowych złączek, co skraca czas instalacji.
• Kompatybilność ze stykiem pomocniczym 4124 29: możliwość rozszerzenia funkcjonalności o sygnalizację stanu lub dodatkowe obwody sterujące.

Zgodność z Normami

Moduł sterowania centralnego PB410 jest zgodny z normą EN 60669-2-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Posiada oznaczenie CE.

Zastosowanie

Moduł znajduje zastosowanie w systemach sterowania oświetleniem i innymi odbiornikami, gdzie wymagane jest centralne załączanie i wyłączanie obwodów sterowanych przekaźnikami bistabilnymi.

• Centralne sterowanie oświetleniem w budynkach mieszkalnych i komercyjnych.
• Wysyłanie impulsów do styczników lub przekaźników pomocniczych w automatyce budynkowej.
• Zdalne włączanie i wyłączanie grup odbiorników z jednego punktu.
• Integracja z systemami inteligentnego budynku (BMS) jako element sterujący.

Wskazówki Montażowe

Montaż i podłączenie modułu powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do pracy. Przekrój przewodów dobrać do obciążenia obwodu sterującego. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy moduł posiada podświetlenie lub sygnalizację? W dostępnych danych nie ma informacji o podświetleniu. Moduł nie zawiera własnej sygnalizacji, ale współpracuje ze stykiem pomocniczym 4124 29, który może służyć do sygnalizacji stanu.
• Jaki jest stopień ochrony modułu? Dla aparatury modułowej standardowy stopień ochrony to IP20 (ochrona przed dotykiem palcem). Producent nie podaje innej wartości, dlatego przyjmuje się IP20 – urządzenie wymaga zabudowy w rozdzielnicy.
• Jaki jest tryb pracy styku? Moduł nie zawiera własnych styków – jest elementem sterowania centralnego, który przyłącza się do obwodu sterującego przekaźnika bistabilnego. Przełączanie odbywa się poprzez zmianę stanu napięcia sterującego.
