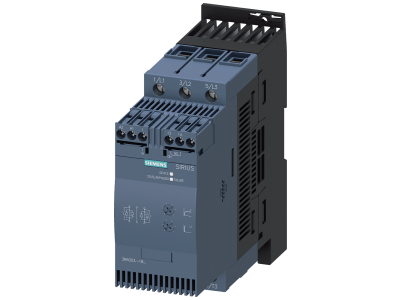

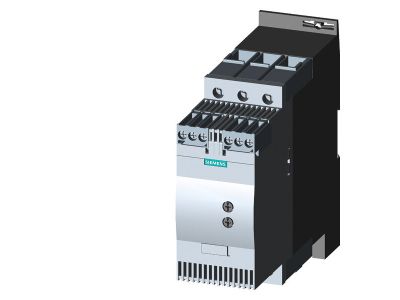

Softstart SIRIUS łagodny rozruch S2, 72A, 37kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW3038-1BB04 Siemens

Alternatywny kod produktu: 3RW30381BB04

Opis i Kluczowe Cechy

Softstart SIRIUS Siemens 3RW3038-1BB04 (wielkość S2) to zaawansowane urządzenie do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Oferuje prąd znamionowy 72 A oraz moc 37 kW przy 400 V, co pozwala bezpiecznie sterować silnikami o znacznym obciążeniu bez ryzyka przeciążeń sieci. Dzięki zasilaniu w zakresie AC 200–480 V i napięciu sterowania AC/DC 24 V jest wszechstronny w instalacjach przemysłowych i budynkowych. Zintegrowany bypass oraz dwufazowe sterowanie zapewniają niskie straty i płynną regulację napięcia podczas rozruchu.

• Prąd znamionowy 72 A: gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, eliminując ryzyko przegrzania styków i przeciążeń.
• Zintegrowany bypass: redukuje straty ciepła podczas pracy ciągłej, a elektroniczny system gaszenia łuku chroni elementy wewnętrzne.
• Regulacja potencjometrami: umożliwia łatwe dostosowanie czasu i napięcia rozruchu oraz czasu zatrzymania do charakterystyki obciążenia.
• Dwufazowe sterowanie: utrzymuje prąd we wszystkich trzech fazach na najniższym poziomie przez cały czas rozruchu, eliminując impulsowe skoki prądu typowe dla układów gwiazda-trójkąt.
• Opcjonalna termistorowa ochrona silnika: zapewnia dodatkowe bezpieczeństwo poprzez monitorowanie temperatury uzwojeń i wyzwalanie wyłączenia w razie przegrzania.

Zgodność z Normami

Urządzenie jest zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Przeznaczone do montażu w rozdzielnicach i szafach sterowniczych zgodnie z wymaganiami IEC/EN dla aparatury modułowej.

Zastosowanie

Softstart SIRIUS 3RW3038-1BB04 znajduje zastosowanie wszędzie tam, gdzie wymagane jest łagodne rozpędzanie i zatrzymywanie silników trójfazowych – od prostych napędów po złożone linie technologiczne.

• Sterowanie silnikami pomp i wentylatorów: redukcja udarów hydraulicznych i naprężeń mechanicznych w rurociągach.
• Napędy taśmociągów i przenośników: płynny rozruch zmniejsza ryzyko zerwania lub przesuwu ładunku.
• Automatyka budynkowa (HVAC, sprężarki): cicha praca, ograniczenie skoków napięcia w sieci.
• Maszyny przemysłowe (młyny, kruszarki): ochrona przed przeciążeniem i wydłużenie żywotności napędu.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 72 A. Zaleca się zapewnienie odpowiedniej wentylacji wokół softstartu, aby nie przekroczyć dopuszczalnej temperatury otoczenia (40 °C).

FAQ

• Czy softstart posiada wbudowany bypass? Tak, urządzenie wyposażone jest w zintegrowany bypass, który podczas pracy ciągłej silnika przejmuje przewodzenie prądu, minimalizując straty ciepła na tyrystorach.
• Jakie jest napięcie sterowania? Układ sterowania wymaga napięcia AC/DC 24 V – umożliwia łatwe wysterowanie z przekaźników, styczników lub sterowników PLC.
• Czy softstart zapewnia ochronę przeciążeniową silnika? Tak, wbudowana ochrona przeciążeniowa działa w standardzie. Dodatkowo istnieje możliwość podłączenia zewnętrznego czujnika termistorowego (termistor PTC) dla jeszcze dokładniejszej ochrony przed przegrzaniem uzwojeń.
