Moduł SmissLine, do samodzielnego montażu (zestaw), CombiLine, MBC204VS | 2CPX042166R9999 ABB

Alternatywny kod produktu: 2CPX042166R9999

Opis i Kluczowe Cechy

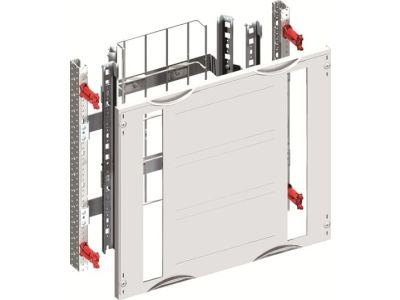

Moduł SmissLine MBC204VS (symbol 2CPX042166R9999) to modułowy panel rozdzielczy CombiLine przeznaczony do samodzielnego montażu w jednostce bazowej SMISSLINE TP Vertikal. Panel o szerokości 2x500 mm (4 jednostki GU) i 96 jednostkach przestrzennych wyposażony jest w szynę DIN 35x15 mm z perforacją do mocowania uchwytów przewodów. Pokrywa z tworzywa sztucznego w kolorze szarym RAL7035 z wycięciem ułatwiającym dostęp do wnętrza szafy.

• Modułowa konstrukcja 4GU: Umożliwia elastyczne kształtowanie rozdzielnicy poprzez dowolne zestawienie modułów o szerokości 1GU, dostosowując ją do indywidualnych potrzeb instalacji.
• 96 jednostek przestrzennych: Duża pojemność pozwalająca na montaż licznych aparatów modułowych, zabezpieczeń i osprzętu w jednej jednostce.
• Szyna DIN 35x15 mm z perforacją: Standardowe mocowanie aparatury modułowej z możliwością regulacji położenia, ułatwiające prowadzenie i organizację wiązek przewodów.
• Pokrywa RAL7035 z wycięciem: Estetyczne zamknięcie chroniące przed kurzem i dotykiem, z otworem ułatwiającym obsługę bez demontażu całej pokrywy.
• Zestaw do samodzielnego montażu: Kompletny zestaw elementów pozwalający na szybki i precyzyjny montaż bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi aparatury modułowej, w tym IEC 61439.

Zastosowanie

Moduł SmissLine MBC204VS znajduje zastosowanie w rozdzielnicach elektrycznych i szafach sterowniczych, gdzie wymagana jest elastyczna i pojemna organizacja aparatury modułowej.

• Montaż aparatów modułowych (zabezpieczeń, styczników, przekaźników) w rozdzielnicach domowych i przemysłowych.
• Budowa rozdzielnic w systemie CombiLine dla instalacji elektrycznych o zróżnicowanym zapotrzebowaniu na miejsca montażowe.
• Organizacja przestrzeni w szafach sterowniczych z dużą liczbą obwodów.
• Stosowanie w jednostkach bazowych SMISSLINE TP Vertikal, dostosowanych do głębokości szafy 275 mm.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Moduł mocować do jednostki bazowej za pomocą standardowych mocowań dostępnych w zestawie. Szynę DIN 35x15 mm należy wypoziomować i zamocować w odpowiedniej pozycji względem aparatury. Pokrywę montować z zachowaniem kąta 90 stopni, upewniając się o prawidłowym ułożeniu uszczelnienia. Dla zachowania odpowiedniej wentylacji nie blokować otworów wentylacyjnych w pokrywie.

FAQ

• Czy moduł MBC204VS jest kompatybilny z innymi modułami CombiLine? Tak, moduł zaprojektowany jest zgodnie ze standardami systemu CombiLine, co umożliwia jego dowolne zestawienie z innymi modułami o szerokości 1GU.
• Jaka jest maksymalna liczba aparatów, jakie można zamontować w tym module? Moduł wyposażony jest w 96 jednostek przestrzennych, co pozwala na montaż aparatury o łącznej szerokości do 96GU (w zależności od rodzaju aparatów).
• Czy pokrywa modułu jest zdejmowana? Tak, pokrywa z tworzywa sztucznego RAL7035 wyposażona jest w mechanizm otwierania pod kątem 90 stopni, umożliwiający łatwy dostęp do wnętrza modułu bez konieczności całkowitego demontażu.
