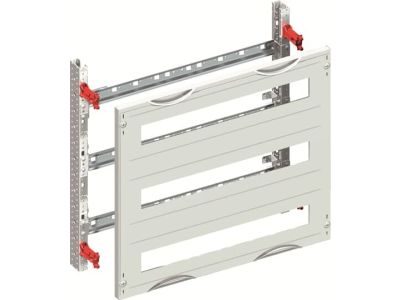

Moduł SmissLine, do samodzielnego montażu (zestaw), CombiLine, MBC203HS | 2CPX042157R9999 ABB

Alternatywny kod produktu: 2CPX042157R9999

Opis i Kluczowe Cechy

Moduł SmissLine MBC203HS (symbol 2CPX042157R9999) z serii CombiLine to modułowy panel rozdzielczy do samodzielnego montażu, przeznaczony do jednostki bazowej SMISSLINE TP poziomej. Konstrukcja o szerokości 2x500 mm i 72 jednostkach przestrzennych zapewnia elastyczność w konfiguracji szafy rozdzielczej. Wyposażony w szynę DIN 35x15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów.

• 72 jednostki przestrzenne: Umożliwiają precyzyjne rozmieszczenie aparatury modułowej o różnych szerokościach, optymalizując wykorzystanie przestrzeni w szafie.
• Szerokość panelu 2x500 mm: Standardowa szerokość modułowa ułatwiająca montaż w standardowych szafach rozdzielczych.
• Szyna DIN 35x15 mm z perforacją: Stabilne mocowanie aparatów modułowych i organizacja przewodów – perforacja ułatwia prowadzenie i mocowanie wiązek kablowych.
• Pokrywa RAL 7035 z wycięciem: Kolor szary ujednolicony z aparaturą modułową, wycięcie w pokrywie zapewnia dostęp do połączeń i diagnostyki bez demontażu całej pokrywy.
• Zamknięcie zaprasowywane pod kątem 90°: Szybki i pewny montaż pokrywy – blokada uniemożliwiająca przypadkowe otwarcie podczas eksploatacji.

Zgodność z Normami

Moduł spełnia wymogi norm europejskich dla aparatury modułowej, w tym PN-EN 60439-1 (rozdzielnice i sterownice niskonapięciowe) oraz posiada deklarację zgodności CE. Konstrukcja zgodna ze standardami stosowanymi w szafach SMISSLINE TP.

Zastosowanie

Moduł SmissLine MBC203HS przeznaczony jest do budowy modułowych paneli rozdzielczych w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych.

• Montaż aparatury modułowej o szerokości 1-2 jednostek w szafach SMISSLINE TP poziomych.
• Organizacja przestrzeni w szafach rozdzielczych z możliwością prowadzenia przewodów i etykietowania.
• Stosowanie w szafach o głębokości 215 mm – konstrukcja pokrywy z wycięciem dostosowana do standardowych głębokości szaf.
• Wyposażenie rozdzielnic w systemach automatyki, sterowania i zasilania.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Moduł mocować do szkieletu szafy za pomocą dostępnych otworów montażowych. Aparaty modułowe montować na szynie DIN zgodnie z dokumentacją techniczną producenta. Pokrywę zamontować pod kątem 90°, zaprasowując zaczepy aż do wyraźnego oporu. Przed podłączeniem napięcia sprawdzić poprawność montażu i stabilność połączeń.

FAQ

• Czy moduł MBC203HS jest kompatybilny z innymi modułami SMISSLINE? Tak – moduł zaprojektowany do współpracy z innymi elementami serii CombiLine w systemie SMISSLINE TP poziomej, co zapewnia spójność konstrukcyjną i funkcjonalną.
• Jakie jest maksymalne obciążenie szyny DIN w module? Dokładne parametry obciążenia nie zostały określone w danych produktu. Zaleca się stosowanie się do zaleceń producenta aparatury modułowej oraz normy PN-EN 60439-1.
• Czy pokrywa może być montowana na szafach o większej głębokości? Moduł przeznaczony jest do szaf o głębokości 215 mm. Dla większych głębokości zaleca się konsultację z dokumentacją systemu SMISSLINE TP.
