Moduł SmissLine, do samodzielnego montażu (zestaw), CombiLine, MBC202HS | 2CPX042155R9999 ABB

Alternatywny kod produktu: 2CPX042155R9999

Opis i Kluczowe Cechy

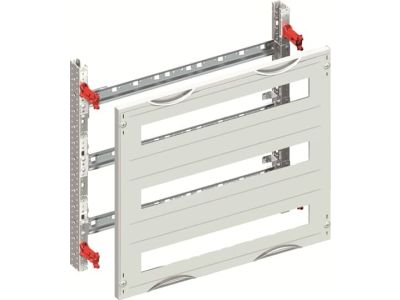

Moduł SmissLine MBC202HS (symbol 2CPX042155R9999) to modułowy panel rozdzielczy CombiLine przeznaczony do samodzielnego montażu w jednostce bazowej SMISSLINE TP poziomej. Stanowi wyposażenie wnętrza rozdzielnicy, dostarczany jako zestaw z szyną DIN 35 x 15 mm (z perforacją do uchwytów przewodów) i pokrywami z tworzywa sztucznego w kolorze RAL 7035. Szerokość panelu wynosi 2 x 500 mm, a dostępne jest 48 jednostek przestrzennych z rozstawem rzędów 150 mm.

• Modułowy system CombiLine: Umożliwia elastyczne dostosowanie wyposażenia rozdzielnicy do indywidualnych potrzeb instalacji.
• 48 jednostek przestrzennych: Duża pojemność pozwala na zabudowę szerokiej gamy aparatury modułowej (np. wyłączników, styczników, zabezpieczeń).
• Szerokość 2 x 500 mm: Standardowa szerokość dostosowana do typowych szaf i obudów rozdzielczych.
• Pokrywy z tworzywa sztucznego RAL 7035: Estetyczne wykończenie, jednolite z innymi elementami systemu, z możliwością stosowania od głębokości szafy 215 mm.
• Zamknięcie zaprasowywane pod kątem 90°: Zapewnia pewne i estetyczne zamknięcie panelu, chroniąc wnętrze rozdzielnicy przed kurzem i uszkodzeniami mechanicznymi.

Zgodność z Normami

Moduł spełnia wymogi norm europejskich w zakresie konstrukcji i bezpieczeństwa rozdzielnic elektrycznych. Posiada deklarację zgodności CE. Zaprojektowany zgodnie z normami dotyczącymi wyposażenia wnętrz rozdzielnic (m.in. IEC 61439).

Zastosowanie

Moduł SmissLine MBC202HS przeznaczony jest do wyposażenia wnętrz rozdzielnic modułowych, szczególnie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Montaż aparatury modułowej w szafach rozdzielczych SMISSLINE TP poziomych.
• Wyposażenie nowych rozdzielnic lub modernizacja istniejących instalacji.
• Stosowanie w szafach o głębokości 215 mm i większej, dzięki odpowiedniej konstrukcji pokryw.
• Wymiana lub rozbudowa istniejących paneli w rozdzielnicach CombiLine.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Panel mocować do szyny DIN 35 x 15 mm z wykorzystaniem uchwytów przewodów (perforacja zapewnia stabilne mocowanie). Pokrywy zaprasować pod kątem 90° tak, aby zapewnić szczelne zamknięcie i ochronę wnętrza. Podczas montażu zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych między elementami.

FAQ

• Czy moduł MBC202HS jest kompatybilny z innymi systemami rozdzielnic? Tak, zaprojektowany został do współpracy z systemem CombiLine i jednostkami bazowymi SMISSLINE TP poziomymi. Możliwość montażu w typowych szafach modułowych.
• Jakie aparaty modułowe można zamontować w module? Moduł posiada 48 jednostek przestrzennych, co pozwala na zabudowę aparatury o szerokości do 2 jednostek na każdą przestrzeń (np. wyłączniki, styczniki, zabezpieczenia).
• Czy dostępne są dodatkowe akcesoria do modułu? Tak, system CombiLine oferuje szeroki wybór akcesoriów montażowych, osłon i wyposażenia dodatkowego. Szczegółowe informacje znajdują się w dokumentacji producenta (nie podano w danych źródłowych).
