Moduł SmissLine, do samodzielnego montażu (zestaw), CombiLine, MBC105VS | 2CPX042167R9999 ABB

Alternatywny kod produktu: 2CPX042167R9999

Opis i Kluczowe Cechy

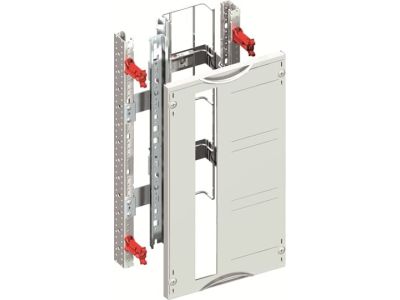

Moduł SmissLine MBC105VS (symbol 2CPX042167R9999) to modułowy panel rozdzielczy CombiLine zaprojektowany do jednostki bazowej SMISSLINE TP vertikal. Stanowi element o szerokości 5 GU (750 mm) i wysokości 60 jednostek przestrzennych, wyposażony w szynę DIN 35 x 15 mm z perforacją ułatwiającą mocowanie przewodów. Pokrywa z tworzywa sztucznego RAL 7035 zapewnia estetyczny wygląd i ochronę wnętrza modułu.

• Wyposażenie w szynę DIN 35 x 15 mm: Umożliwia elastyczne mocowanie aparatury modułowej i akcesoriów, zgodnie ze standardem montażu w szafach elektrycznych.
• Perforowana szyna do uchwytów przewodów: Ułatwia organizację kabli i utrzymanie porządku w rozdzielnicy, co usprawnia późniejsze przeglądy i serwis.
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczna i funkcjonalna – chroni wnętrze modułu przed kurzem i uszkodzeniami mechanicznymi, zachowując jednolity wygląd z innymi elementami CombiLine.
• Wycięcie w pokrywie dla głębokości szafy 275 mm: Zapewnia kompatybilność z różnymi modelami szaf rozdzielczych, umożliwiając montaż nawet w węższych obudowach.
• Modułowa konstrukcja CombiLine: Umożliwia szybki montaż i wymianę elementów systemu, co skraca czas instalacji i ułatwia późniejsze rozbudowy.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej, w tym normy zharmonizowane z dyrektywą niskonapięciową LVD 2014/35/UE. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Moduł SmissLine MBC105VS przeznaczony jest do montażu w jednostkach bazowych SMISSLINE TP vertikal, tworząc funkcjonalne wnętrze rozdzielnic elektrycznych.

• Budowa rozdzielnic modułowych w budynkach mieszkalnych i komercyjnych – organizacja przestrzeni dla aparatury zabezpieczającej i sterującej.
• Instalacje przemysłowe – mocowanie aparatury pomiarowej, sterowniczej i zabezpieczającej na szynie DIN.
• Szafy sterownicze i układy automatyki – elastyczne dopasowanie do wymagań projektowych dzięki modułowej konstrukcji.
• Modernizacje istniejących instalacji – wymiana starych paneli na nowoczesne moduły CombiLine bez konieczności przebudowy całej rozdzielnicy.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Moduł mocować do jednostki bazowej SMISSLINE TP vertikal przy użyciu dedykowanych uchwytów, zachowując zalecane momenty dokręcania. Po zamontowaniu aparatury na szynie DIN, upewnić się, że wszystkie połączenia są prawidłowe i zabezpieczone. Pokrywę należy założyć po zakończeniu montażu aparatury, dbając o prawidłowe wycięcie dla głębokości szafy.

FAQ

• Jaki jest zakres głębokości szafy, w której można zamontować ten moduł? Moduł wyposażony jest w pokrywę z wycięciem dedykowaną dla szaf o głębokości 275 mm, ale może być stosowany także w głębszych obudowach.
• Czy moduł jest kompatybilny z innymi systemami rozdzielnic? Tak – moduł SmissLine MBC105VS jest częścią systemu CombiLine i przeznaczony do współpracy z jednostkami bazowymi SMISSLINE TP vertikal. Może być stosowany w nowych instalacjach lub modernizacjach istniejących rozdzielnic.
• Czy pokrywa modułu jest zdejmowana? Tak – pokrywa z tworzywa sztucznego RAL 7035 jest zdejmowana, co ułatwia dostęp do wnętrza modułu podczas montażu aparatury lub serwisu.
