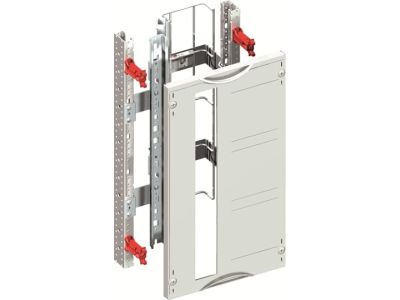

Moduł SmissLine, do samodzielnego montażu (zestaw), CombiLine, MBC104VS | 2CPX042165R9999 ABB

Alternatywny kod produktu: 2CPX042165R9999

Opis i Kluczowe Cechy

Moduł SmissLine MBC104VS (symbol 2CPX042165R9999) z serii CombiLine to modułowy panel rozdzielczy zaprojektowany do samodzielnego montażu w jednostce bazowej SMISSLINE TP vertikal. Posiada 48 jednostek przestrzennych (4 GU = 600 mm szerokości panelu) i szynę DIN 35 x 15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów. Pokrywa wykonana z tworzywa sztucznego RAL 7035 z wycięciem dostępnym od głębokości szafy 275 mm.

• 48 jednostek przestrzennych: Wysoka pojemność montażowa – idealny do rozbudowanych instalacji elektrycznych z dużą liczbą aparatów modułowych.
• Szyna DIN 35 x 15 mm z perforacją: Ułatwia precyzyjne mocowanie aparatów i organizację przewodów, zapewniając porządek w szafie rozdzielczej.
• Pokrywa RAL 7035 z wycięciem: Estetyczne i funkcjonalne rozwiązanie – ułatwia dostęp do wnętrza panelu od głębokości szafy 275 mm, zachowując jednolity kolorystycznie wygląd rozdzielnicy.
• Zestaw do samodzielnego montażu: Uniwersalny moduł CombiLine – kompatybilny z szeroką gamą jednostek bazowych SMISSLINE TP vertikal.
• Konstrukcja pokrywy z zamknięciem prasowanym i obróconym pod kątem 90°: Zapewnia szczelność i estetykę montażu, chroniąc wnętrze panelu przed kurzem i uszkodzeniami mechanicznymi.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury modułowej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Moduł SmissLine MBC104VS znajduje zastosowanie w rozbudowanych instalacjach elektrycznych, gdzie wymagana jest elastyczna organizacja aparatury modułowej.

• Montaż w szafach rozdzielczych SMISSLINE TP vertikal do budowy rozbudowanych układów zasilania, sterowania i zabezpieczeń.
• Organizacja aparatów w rozdzielnicach przemysłowych i budynkowych – dzięki dużej liczbie jednostek przestrzennych.
• Stosowanie w systemach CombiLine do tworzenia modułowych paneli rozdzielczych o różnych konfiguracjach.
• Wykorzystanie jako element bazowy w szafach o głębokości minimum 275 mm – dzięki konstrukcji pokrywy z wycięciem dostępnym od tej głębokości.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Moduł mocuje się do szyny DIN, następnie układa aparaty zgodnie z projektem elektrycznym. Pokrywę RAL 7035 należy zamontować z zachowaniem wycięcia dostępnego od głębokości szafy 275 mm. Wszystkie przewody powinny być ułożone w sposób uporządkowany, z użyciem perforacji szyny DIN do mocowania uchwytów. Zaleca się stosowanie osłon i dławików kablowych w miejscach wprowadzenia przewodów do szafy.

FAQ

• Czy moduł MBC104VS jest kompatybilny z innymi jednostkami bazowymi SMISSLINE TP vertikal? Tak – zaprojektowany jako moduł z serii CombiLine, jest kompatybilny z innymi jednostkami bazowymi tej serii.
• Jakie jest przeznaczenie perforacji na szynie DIN? Perforacja ułatwia mocowanie uchwytów przewodów i organizację okablowania, co zwiększa czytelność i bezpieczeństwo instalacji.
• Czy pokrywa RAL 7035 może być dostosowana do mniejszych szaf? Pokrywa ma konstrukcję z wycięciem dostępnym od głębokości szafy 275 mm – do mniejszych szaf należy zapoznać się z dokumentacją techniczną.
