Moduł SmissLine, do samodzielnego montażu (zestaw), CombiLine, MBC103VS | 2CPX042163R9999 ABB

Alternatywny kod produktu: 2CPX042163R9999

Opis i Kluczowe Cechy

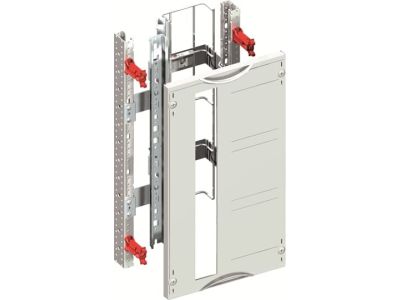

Moduł SmissLine MBC103VS (symbol 2CPX042163R9999) to modułowy panel rozdzielczy CombiLine zaprojektowany do samodzielnego montażu w jednostce bazowej SMISSLINE TP vertikal. Panel o szerokości 250 mm i długości podstawy gniazda x 22 jednostki przestrzenne charakteryzuje się konstrukcją rusztową 3 GU (450 mm wysokości) zintegrowaną z szyną DIN 35 × 15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów. Pokrywa wykonana z tworzywa sztucznego w kolorze szarym RAL 7035 z wycięciem, umożliwiającym montaż od głębokości szafy 275 mm. Mechanizm zamknięcia 90-stopniowego gwarantuje stabilne i pewne mocowanie.

• Rusztowa konstrukcja 3 GU (450 mm): Optymalna wysokość modułu do zastosowań w szafach pionowych, zapewniająca elastyczność w organizacji przestrzeni.
• Szyna DIN 35 × 15 mm z perforacją: Ułatwia precyzyjne mocowanie aparatury modułowej i organizację okablowania wewnętrznego.
• Pokrywa z tworzywa RAL 7035 z wycięciem: Estetyczny design, zgodny z normami kolorystycznymi aparatury rozdzielczej, z możliwością indywidualnego dostosowania.
• Zamknięcie 90-stopniowe: Zapewnia trwałe i stabilne mocowanie pokrywy, chroniąc wnętrze modułu przed uszkodzeniami mechanicznymi.
• Wymiar 250 mm szerokości: Kompaktowy rozmiar ułatwiający montaż w standardowych szafach modułowych.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i instalacji niskiego napięcia. Posiada deklarację zgodności CE i jest kompatybilny z systemami SMISSLINE TP vertikal zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Moduł SmissLine MBC103VS przeznaczony jest do organizacji wnętrz szaf rozdzielczych i sterowniczych, gdzie wymagana jest elastyczność w montażu aparatury modułowej.

• Montaż w szafach pionowych SMISSLINE TP vertikal – idealne rozwiązanie do rozdzielnic przemysłowych i budynków użyteczności publicznej.
• Organizacja przestrzeni w szafach sterowniczych z wymaganiem precyzyjnego prowadzenia okablowania i montażu aparatury modułowej.
• Stosowanie w instalacjach, gdzie wymagana jest modułowa rozbudowa systemu bez konieczności wymiany całej szafy.
• Wykorzystanie w szafach o głębokości 275 mm i więcej – pokrywa z wycięciem umożliwia montaż w standardowych obudowach.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu SMISSLINE TP vertikal. Panel należy umieścić w jednostce bazowej, a następnie zamocować aparaturę modułową na szynie DIN. Pokrywę należy zamknąć mechanizmem 90-stopniowym, dbając o równomierne dociśnięcie. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Wszystkie połączenia wykonywać zgodnie z projektem instalacji, uwzględniając wymagania dotyczące prowadzenia przewodów i ich mocowania.

FAQ

• Czy moduł MBC103VS jest kompatybilny z innymi systemami szaf rozdzielczych? Moduł zaprojektowany został dla jednostki bazowej SMISSLINE TP vertikal. Kompatybilność z innymi systemami może wymagać dodatkowych adapterów lub modyfikacji konstrukcyjnych.
• Jaki jest maksymalny pobór mocy przez aparaturę montowaną na szynie DIN? Parametr nie został określony w danych produktu. Należy kierować się maksymalnymi obciążeniami szyny DIN 35 × 15 mm zgodnie z dokumentacją techniczną.
• Czy pokrywa modułu jest wymienna? Tak, pokrywa wykonana z tworzywa sztucznego RAL 7035 może być wymieniona na inny wariant kolorystyczny lub z odpowiednim wycięciem, dostosowanym do indywidualnych potrzeb instalacji.
